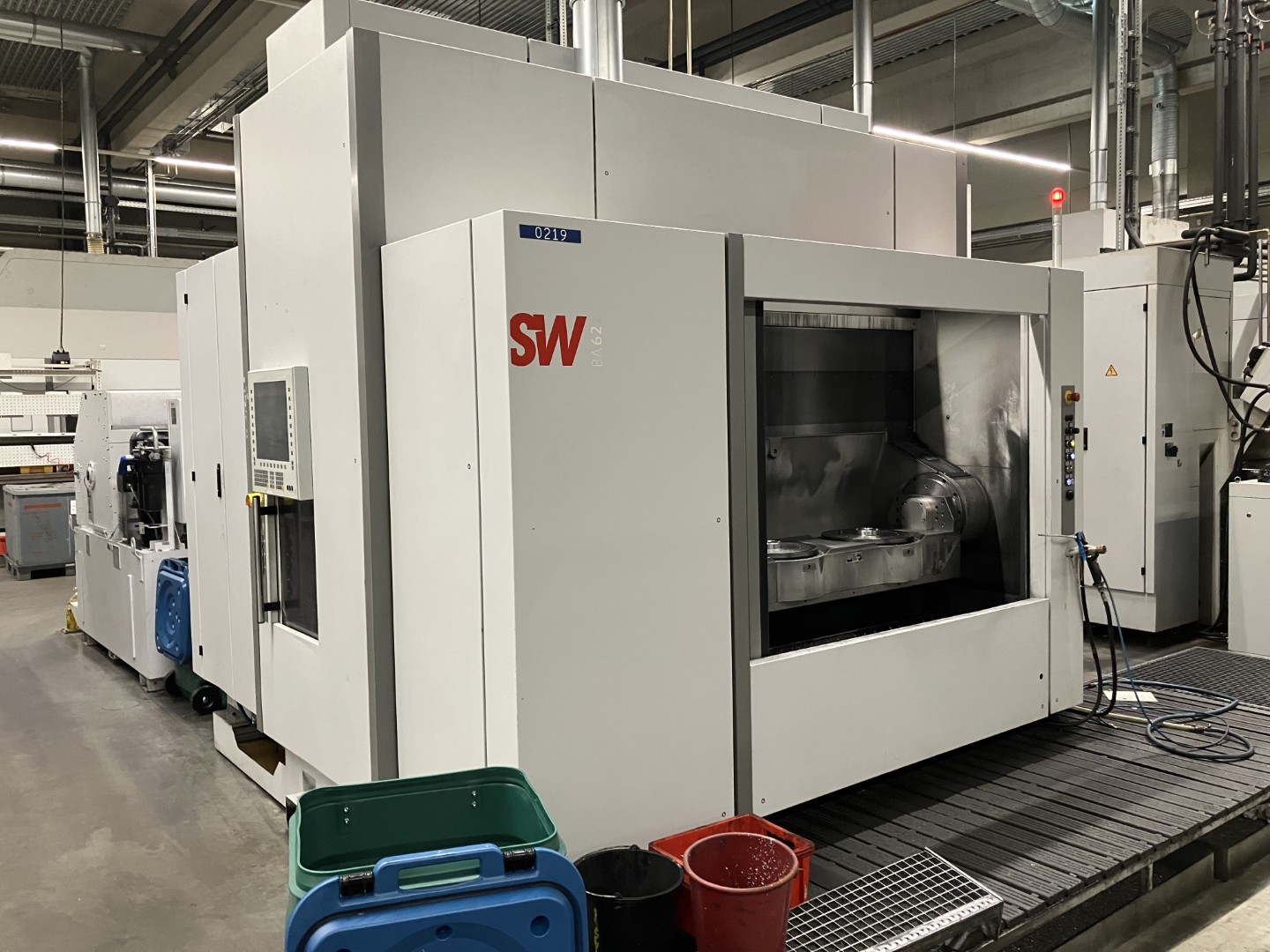

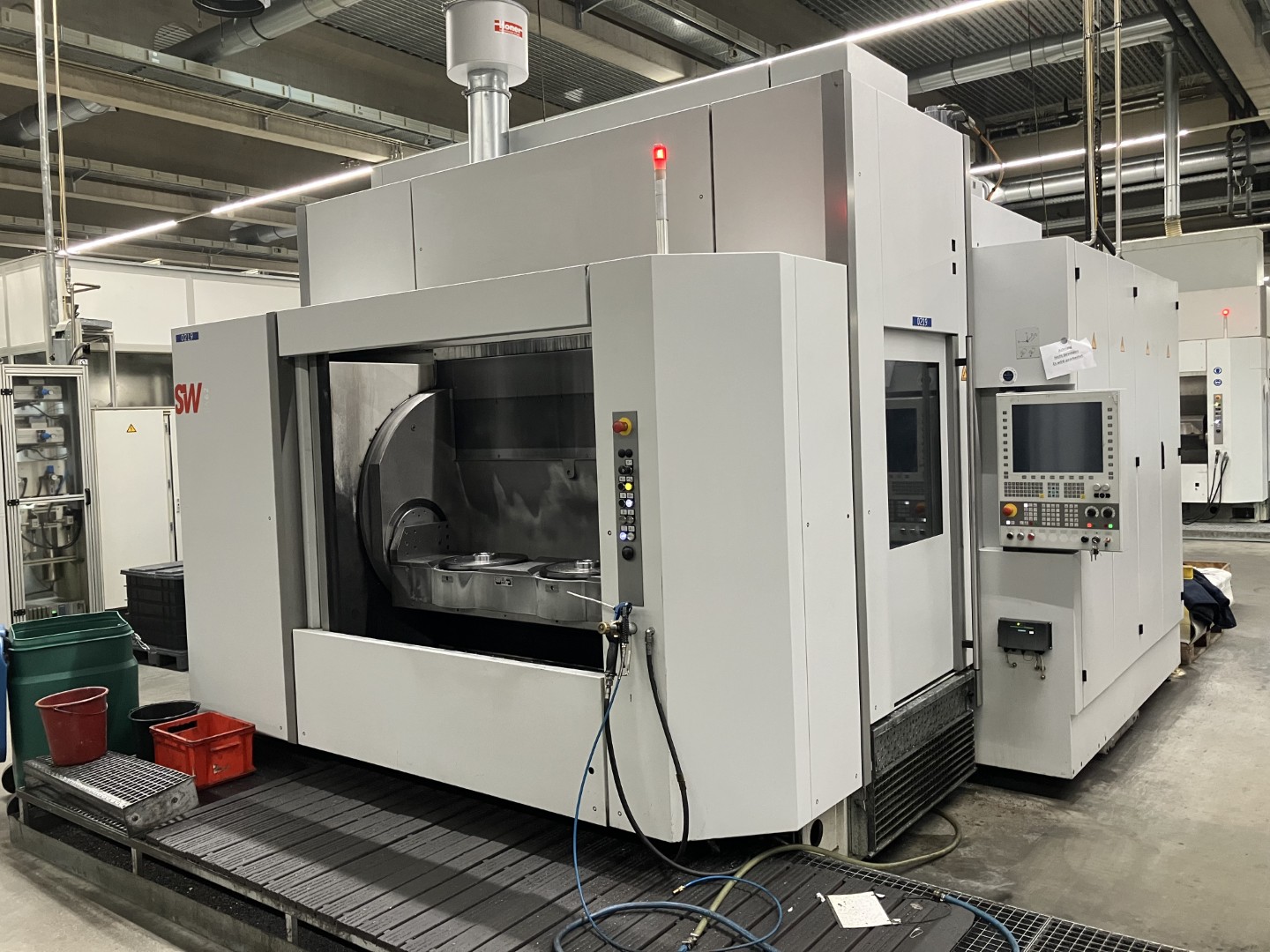

SW BA622 双主轴加工中心 BA2353，二手
详细内容
| 加工中心 | 卧式 |
| 制造商 | SW |
| 型号 | BA 622 |
| 制造年份 | 2018 |
| 工作时间 | 38153h |
技术数据
- 控制系统西门子 840 D SL
- 带 2 个独立 Z 轴的型号
主轴 HSK 100，375 牛米（2x）
- 电主轴 在交流异步技术中
- 采用星三角连接
- 转速范围 1 - 10,000 rpm
- 功率（25% 工作周期） 30 千瓦/730 转/分
- 扭矩（25% 工作周期） 375 牛米
- 额定功率 20 kW/730 rpm
- 额定扭矩 266 牛米
- 启动时间，1.70 秒（n = 0-10,000 rpm）
- 范围切换星形 - 3000 rpm - 三角形
- 主轴轴承直径 100 毫米
- 前轴承布置为 4 倍 T-0-T
- 主轴润滑 01-mlnmal 润滑
- 刀具接口空心轴 OIN69893-HSK-A100
- 机械式刀具夹钳
- 夹紧力 > 46 kN
- 介质输送，径向，清洁空气，盘式系统控制
- 介质输送，中央，冷却润滑剂：乳化液，油 < 80 bar
- 介质输送，中央，MMKS：气溶胶 < 5 巴
扭转补偿
第四轴液压补偿模块。用于对扭转敏感的设备和偏离中心的负载。 补偿扭矩（可调） < 450 牛米 扭矩常数 1.8 Nm/bar。

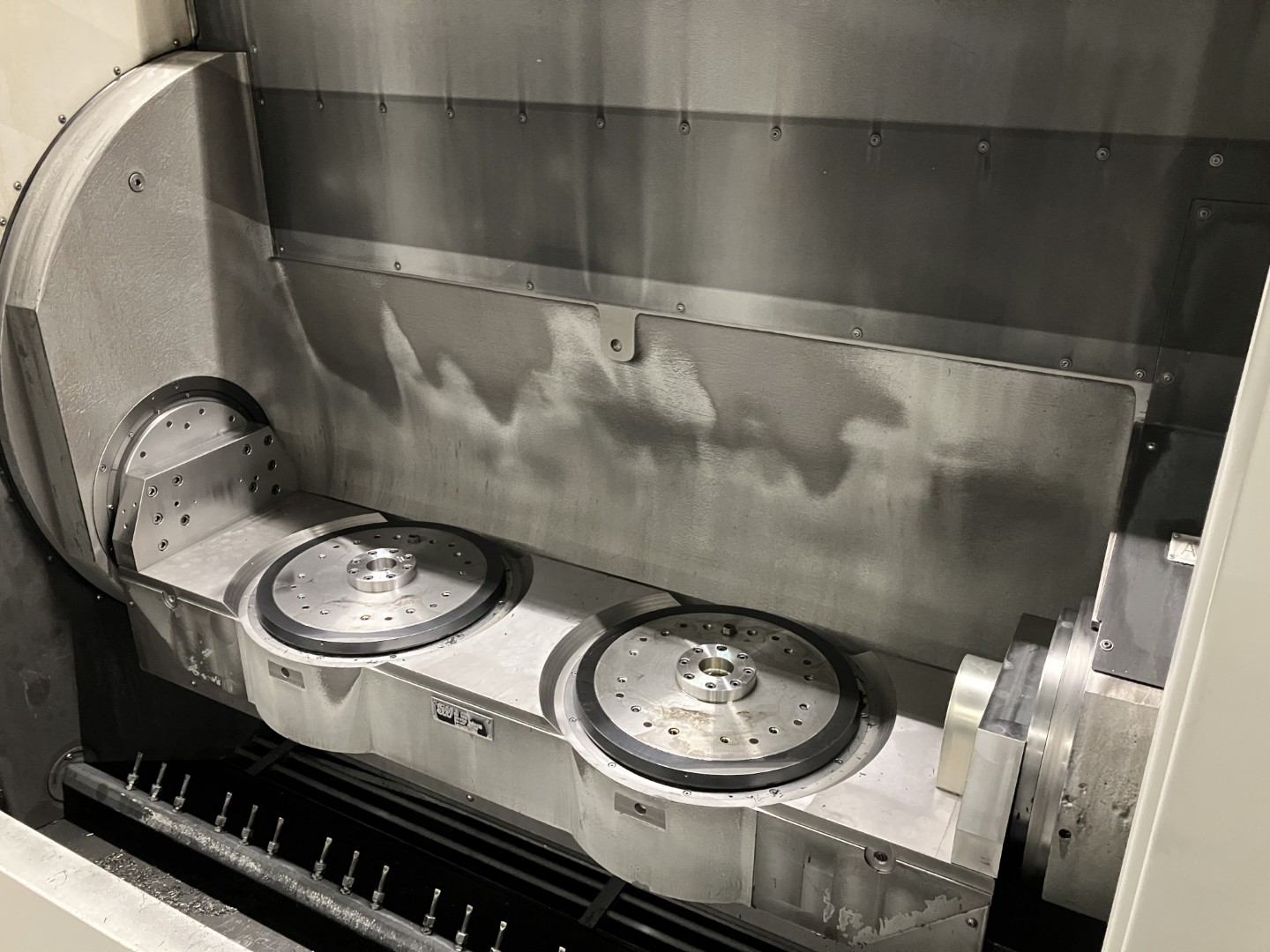

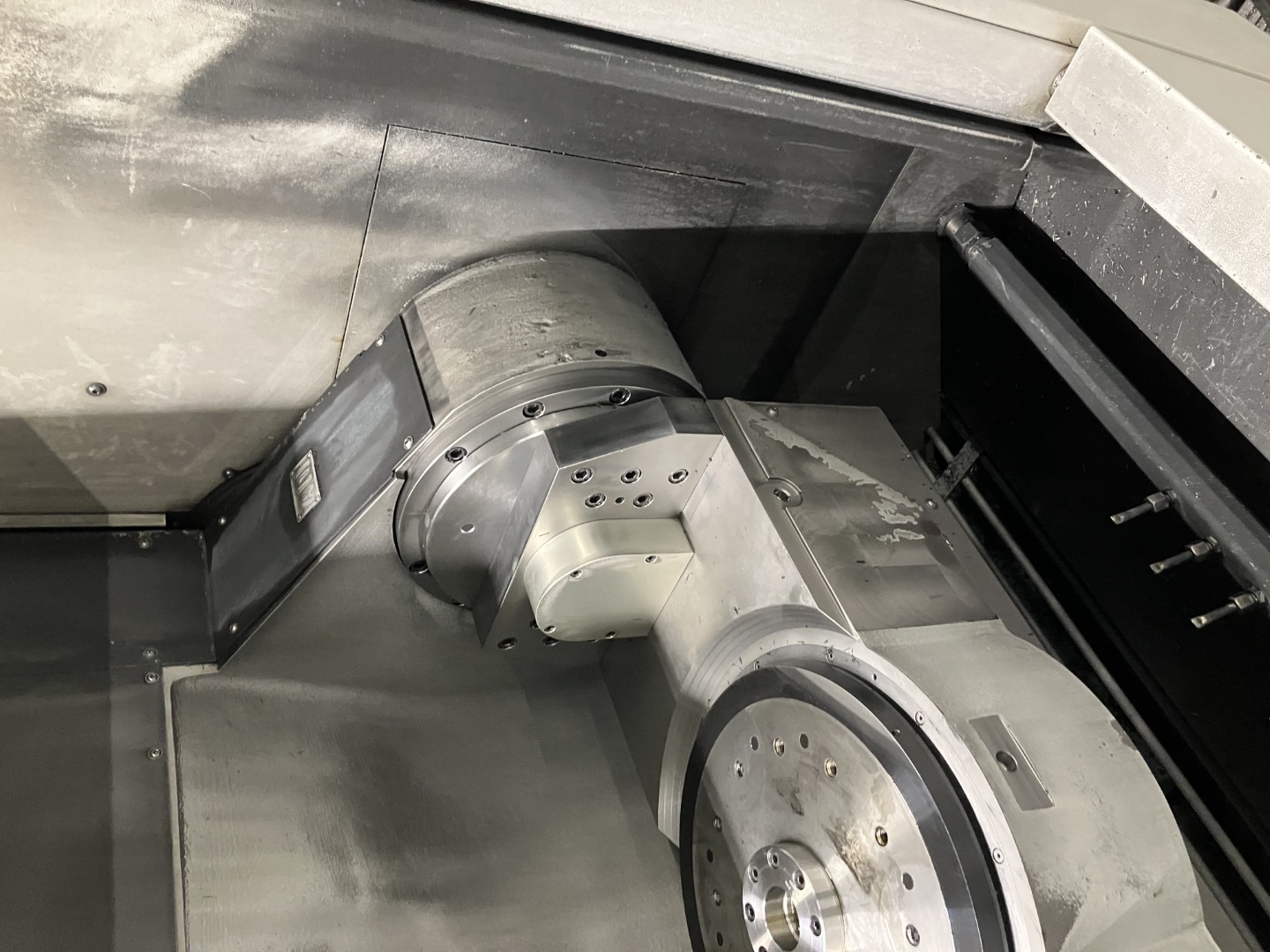

第 5 轴，2 倍直接驱动
包括

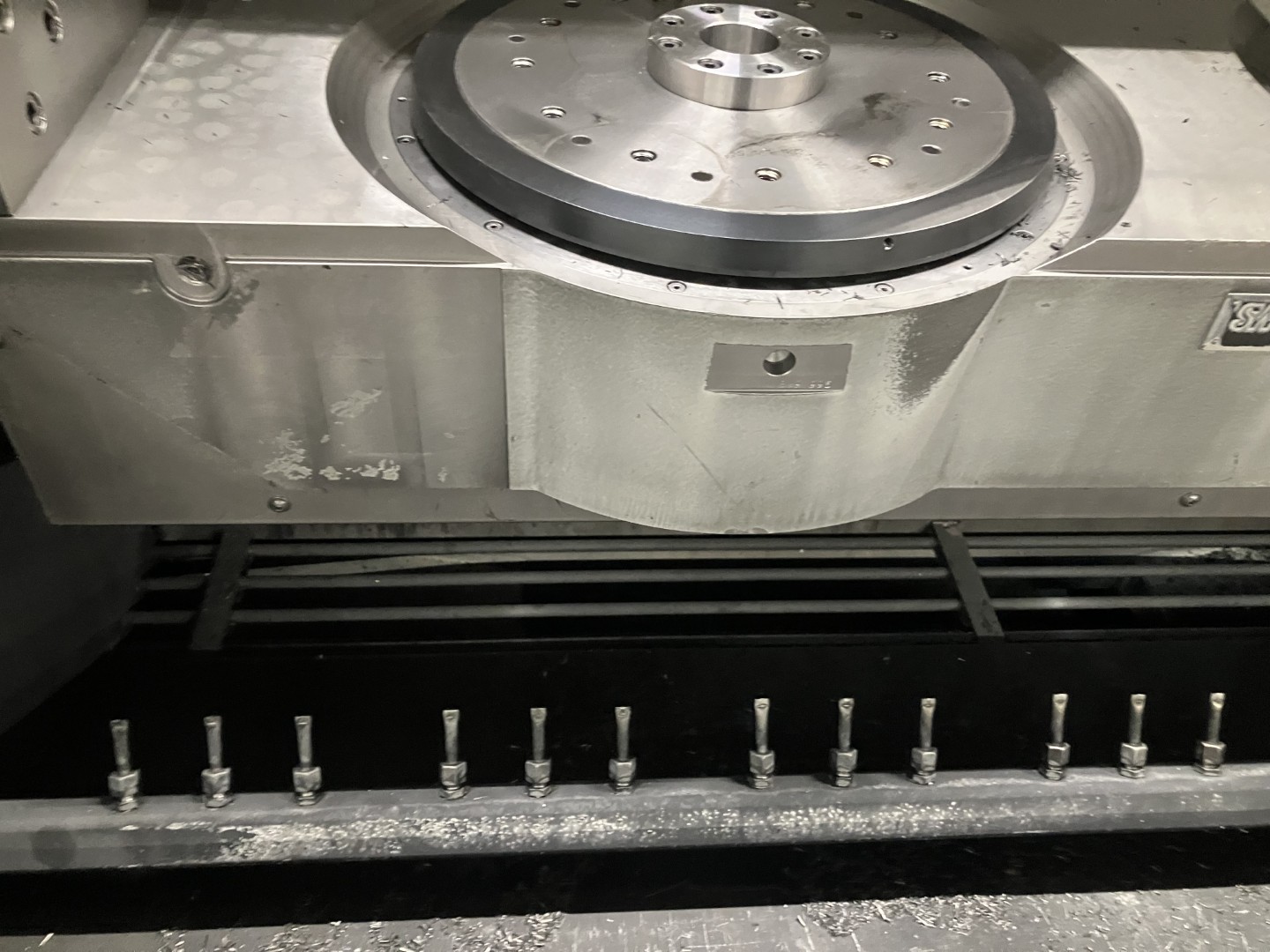

- 2 个直接驱动数控工作台
2x 0 340 mm（C1/C2 或 W1/IN2 轴）安装在一个共用横梁上
- 直接、绝对角度测量
- 最大夹具尺寸 2x 0 600 x 225 mm (400 mm)
- 最大夹具重量 2x 120 千克
- 峰值扭矩 490 牛米
- 额定扭矩 350 牛米
- 最高转速 50 转/分
- 无负载时的位置公差 Tp" 1 r:r
- 切向扭矩 2000 牛米 机械夹紧，液压释放
- 重量力矩 150 牛米
旋转分配器
- 用于工作区 1 和 2（A、lJ 轴）
- 无控制 - 漏油密封
- 公称尺寸 NG 5
- 分配器轨道 10
- 液压系统最大工作压力 250 巴
- 最大工作压力 气动操作压力 8 巴（根据标准配置图进行连接分配）
刮板输送机（两部分）
(短屑、碎屑、针状屑、铸造屑、铸造磨损、无块、无垫）。
- 适用切屑小于 100 毫米
- 输送机宽度 1000 毫米-
卸料高度 1100 毫米
- 脏水过滤器，槽筛 w= 0.35 毫米
- 脏水泵 400 升/分钟/1.5 巴
- 煤尘含量约 0.3 m

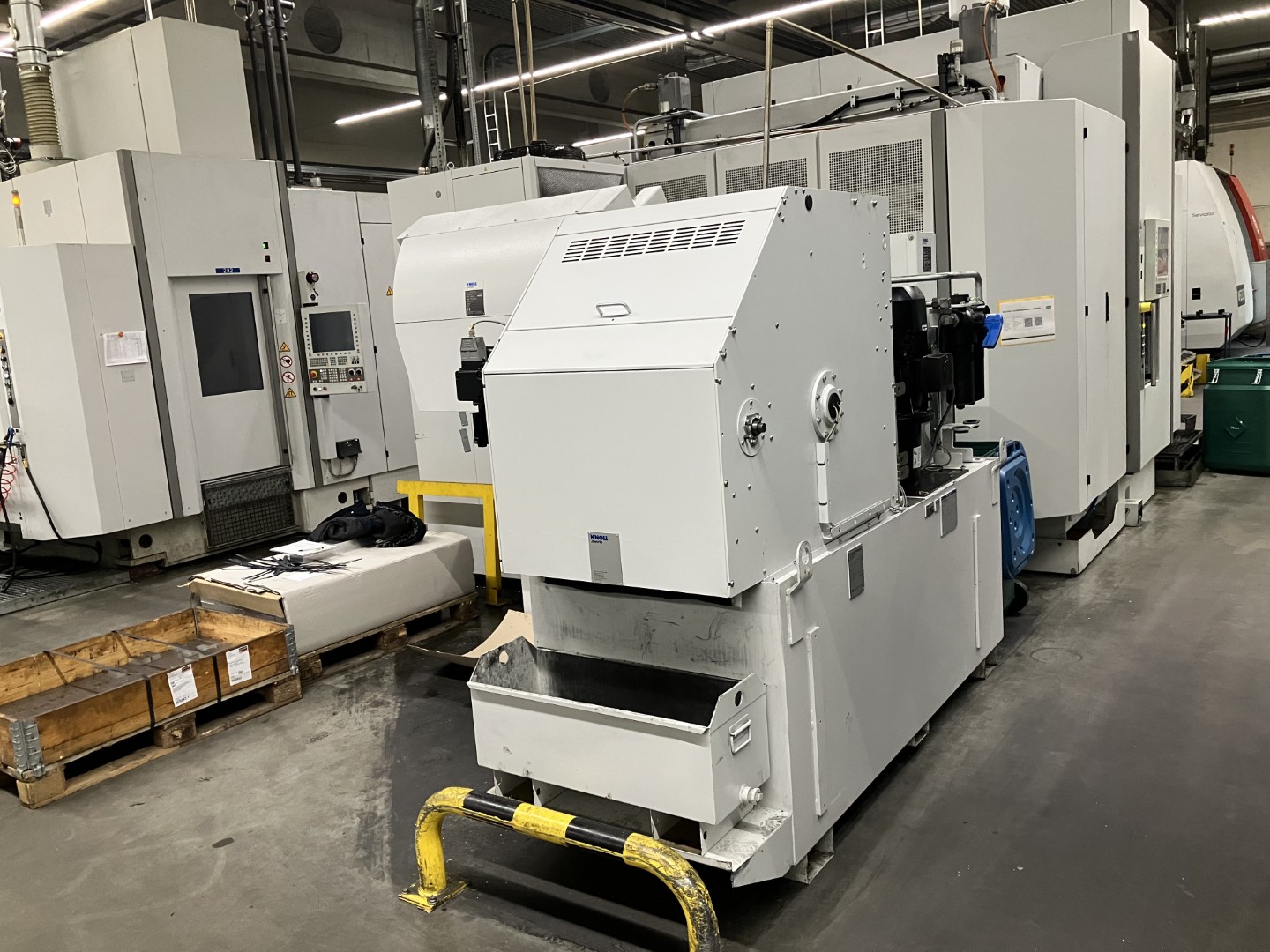

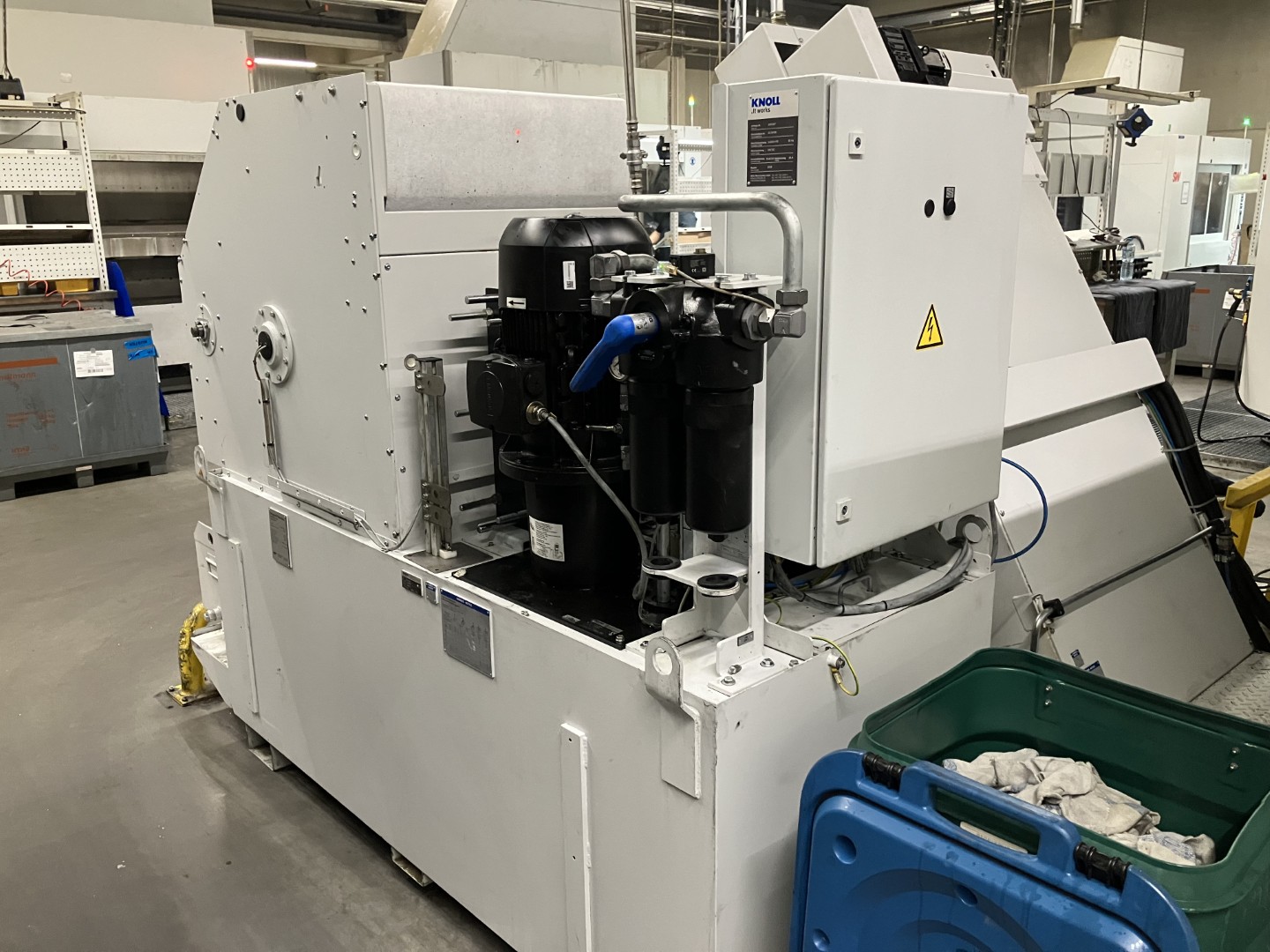

通过紧凑型带式过滤器过滤冷却剂
全流量清洁 紧凑型纸带过滤器顶部 用于冷却剂乳液
- 额定流量 400 Vmln
- 额定过滤精度 25μm
- 水箱容积 1.2 m
- 低压泵 200 Vmin，压力 3 bar
- 高压泵，最大 75% EO 40 Vmln，40 巴
- 热交换器，用于通过机器的中央冷却系统冷却煤尘
气动控制，基本模块
- 用于广告支架或夹紧元件的气动控制系统
- 流量测量 - 集成吹卸功能
- 1 号和 2 号工作台各有 2 个探头
- 根据选择，在工作台 1 或工作台 2 的 2 个型材控制器的装载侧同时进行测量 - 根据设备设计，可检测间隙 >/= 0.05 mm
- 通过 SW-HMI 进行方便的诊断和调整
- 通过设备选择自动激活确定的值
刀具破损检测，感应式
附加控制面板，19 英寸
带芯片编码的巴鲁夫刀具编码 在刀架上。
用于自动化的 PROFIBUS 总线
| 交货时间 | 立即 |
| 价格 | 根据要求 |
