SW BA 622 双主轴加工中心 BA2403，二手机
详细内容
| 加工中心 | 卧式 |
| 制造商 | SW |
| 型号 | BA 622 |
| 生产年份 | 2018 |

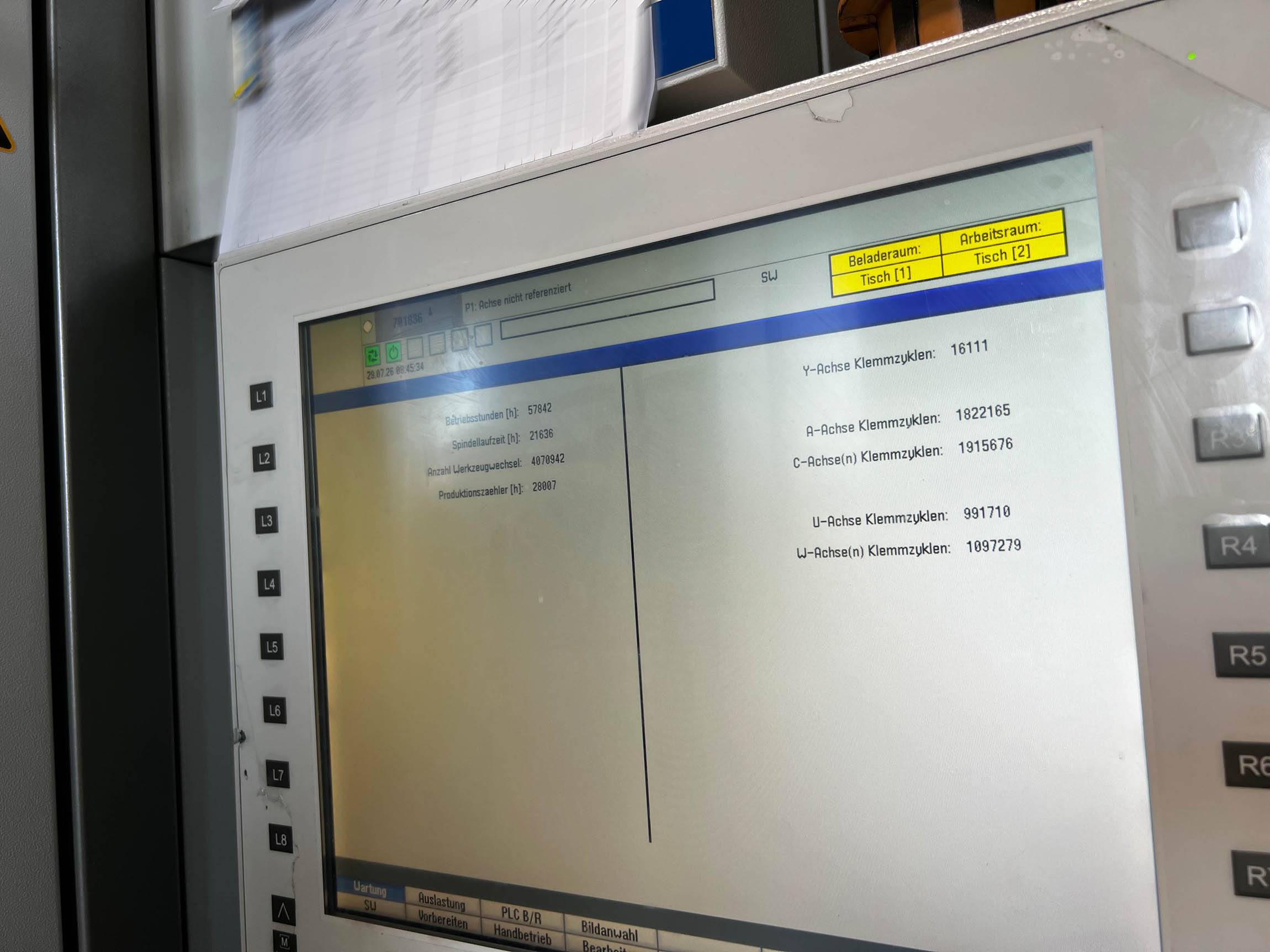

| 工作小时数 | 57842 小时 |
| 主轴运行小时数 | 21636 小时 |
技术参数
- 控制系统：西门子 840 D SL
- 配备2个独立Z轴的版本
HSK 100主轴，扭矩375 Nm（2个）
- 行程范围（工作区域）：X：600 毫米，Y：600 毫米，Z：500 毫米
- 刀具库：96（2×48）
- 主轴电机！采用交流异步技术
- 采用星三角接法
- 转速范围 1 • 10,000 转/分
- 功率（25% 负载率）30 kW/730 rpm
- 转矩（25% 负载率）375 牛米
- 额定功率 20 kW/730 rpm
- 额定转矩 266 牛米
- 启动时间，1.70 秒（n = 0-10,000 rpm）
- 范围切换：星形 - 3000 转/分 - 三角形
- 主轴轴承直径 100 毫米
- 前轴承布置：4 组 T-0-T
- 主轴润滑：01-mlnmal 润滑
- 刀具接口：空心轴 OIN69893-HSK-A100
- 刀具夹紧：机械式
- 夹紧力 > 46 kN
- 介质输送，径向，清洗空气，油盘系统控制
- 介质输送，集中式，冷却润滑剂：乳化液、油 < 80 bar
- 介质输送，集中式，MMKS：气溶胶 < 5 bar
扭转补偿
用于第4轴的液压补偿模块。 适用于对扭转敏感的设备及偏心载荷。 补偿扭矩（可调）< 450 Nm 扭矩常数 1.8 Nm/bar。
第5轴，双重直接驱动
由以下部分组成：
- 2个直接驱动数控工作台
2×0 340 mm（C1/C2或W1/IN2轴）安装在共同的横梁上
- 直接、绝对角度测量
- 最大夹具尺寸：2×0 600 × 225 毫米（400 毫米）
- 最大夹具重量 2×120 kg
- 峰值扭矩 490 牛米
- 额定扭矩 350 Nm
- 最大转速 50 转/分钟
- 无负载定位公差 Tp" 1 r:r
- 切向扭矩 2000 Nm 机械夹紧，液压松开
- 重量力矩 150 Nm
旋转分配器
- 适用于工作区域1和2（A、lJ轴）
- 无控制- 泄漏油密封
- 公称尺寸 NG 5
- 分配器轨道 10
- 液压系统最大工作压力 250 巴
- 气动系统最大工作压力 8 bar（连接方式按标准连接图执行）

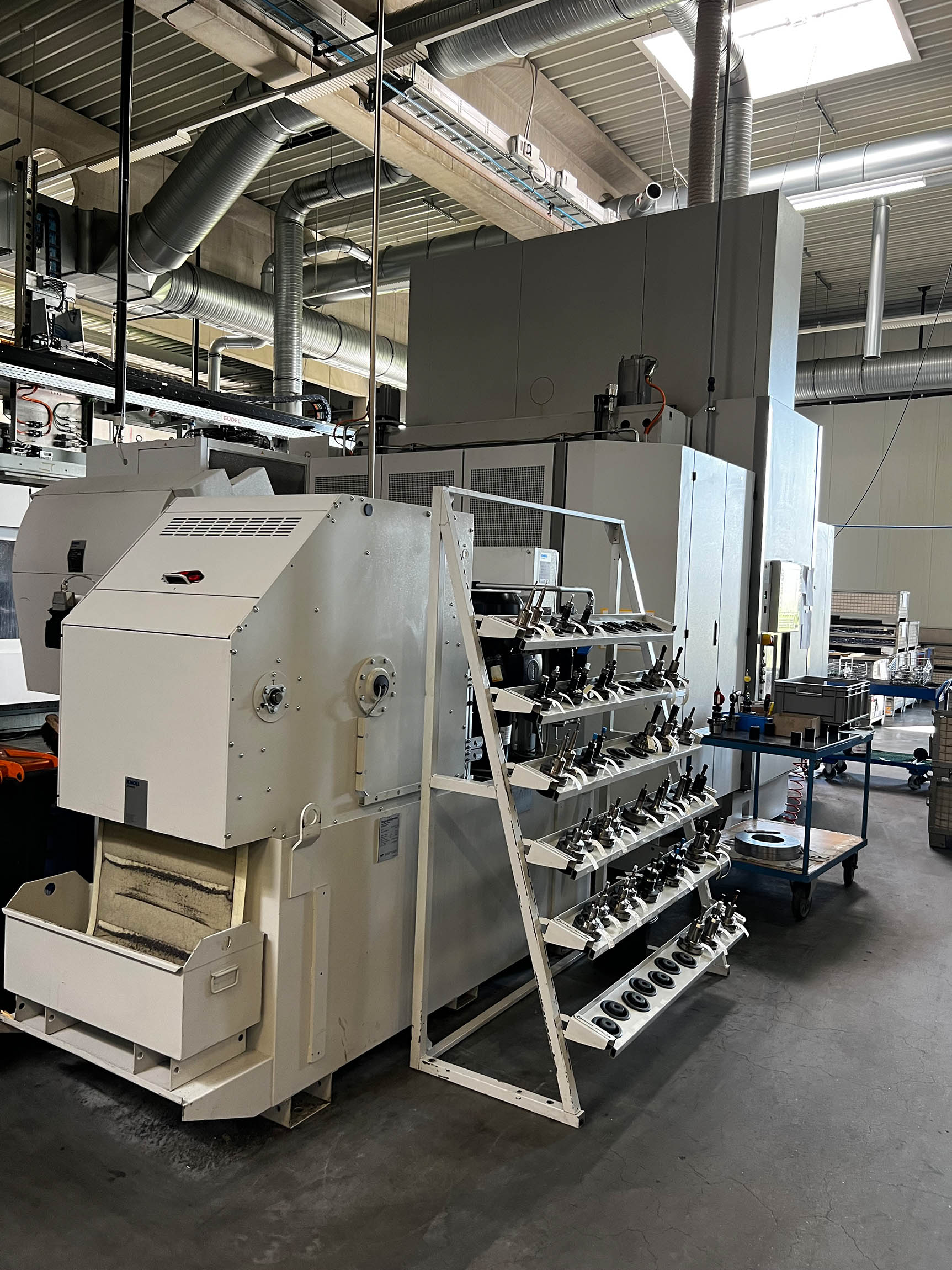

刮板输送机（两段式）
（短碎屑、断屑、针状屑、铸造屑、铸造磨屑，无结块、无缠结）
- 适用于长度小于 100 毫米的切屑
- 输送机宽度 1000 毫米
- 卸料高度 1100 毫米
- 污水过滤器，开槽筛网宽度 w= 0.35 毫米
- 污水泵 400 升/分钟 / 1.5 巴
- 煤尘含量约0.3 m

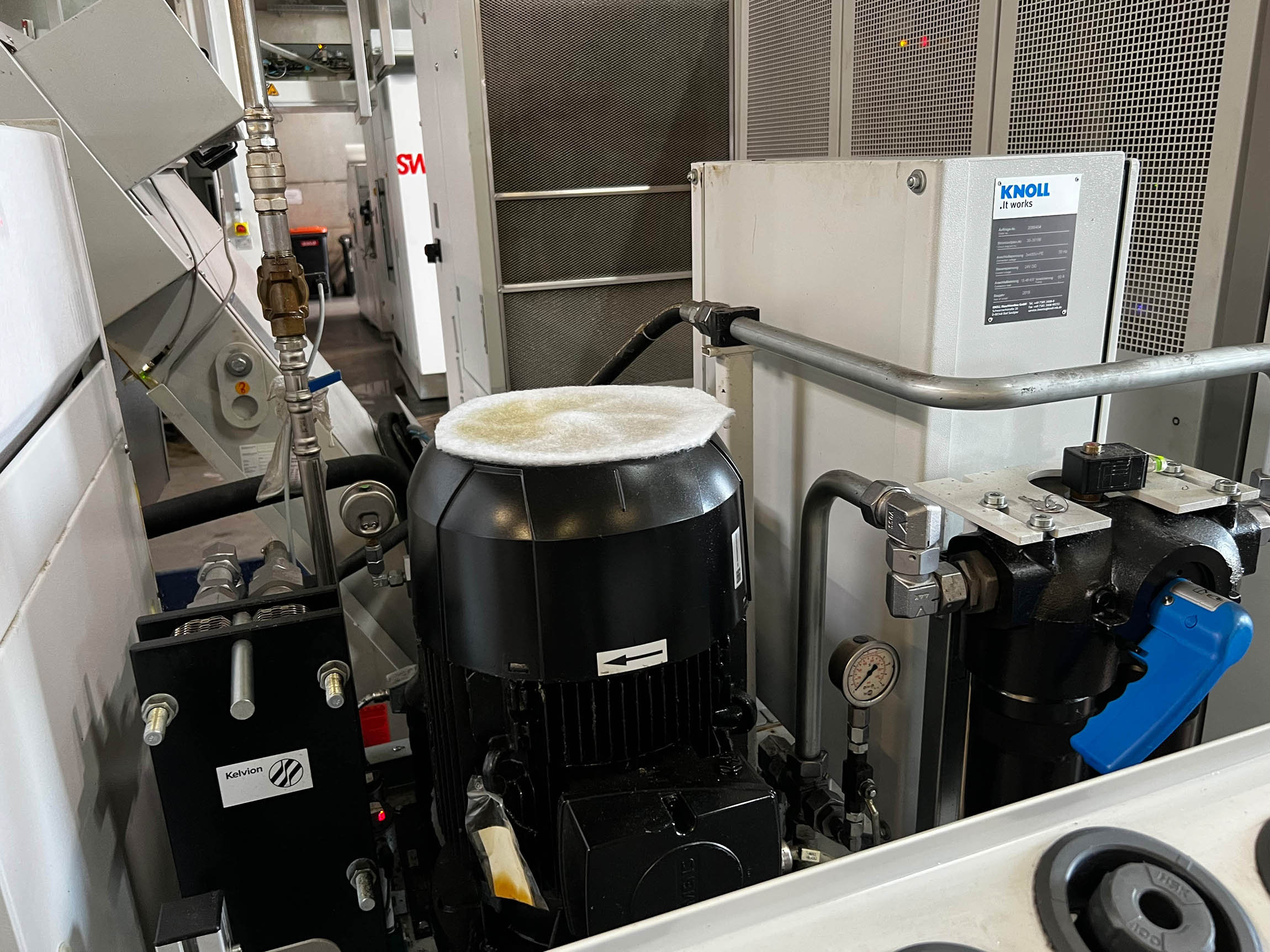

通过紧凑型带式过滤器对冷却剂进行过滤
全流量清洗 顶置式紧凑型纸带过滤器 适用于冷却剂乳液
- 标称流量 400 Vmln
- 标称过滤精度 25μm
- 储液罐容积 1.2 m
- 低压泵：3 bar 时流量 200 Vmin
- 高压泵，最大75% EO，40 Vmln（40 bar）
- 通过机器中央冷却系统对煤尘进行冷却的热交换器
气动控制，基本模块
- 用于广告展示架或夹紧件的气动控制系统
- 流量测量- 集成吹扫功能
- 表1和表2各配备2个探头
- 根据选择，可对表1或表2的2个型材控制装置在进料侧进行同步测量 - 可检测间隙≥0.05毫米，具体取决于设备设计
- 通过SW-HMI实现便捷的诊断和调整
- 测定值由设备选择自动激活
刀具断裂检测，电感式
附加控制面板，19英寸
Balluff刀具编码（带芯片编码），位于刀柄内。
用于自动化的PROFIBUS
| 交货时间 | 立等可取 |
| 价格 | 请咨询 |
