理解注塑曲线：压铸工艺监控
现代压铸机上的每次浇注都会留下痕迹：在几 分之一秒内记录的柱塞 位置、柱塞速度和液压压力。 如果解读正确，这些射出曲线可以显示 机器是否重复了预期的操作序列、在何处出现偏差以及 可能导致偏差的部件。只要数据可靠且解读人员 了解正常状态应有的表现，这些曲线便是铸造车间中最有用的诊断 工具之一。
射出曲线能告诉你什么？

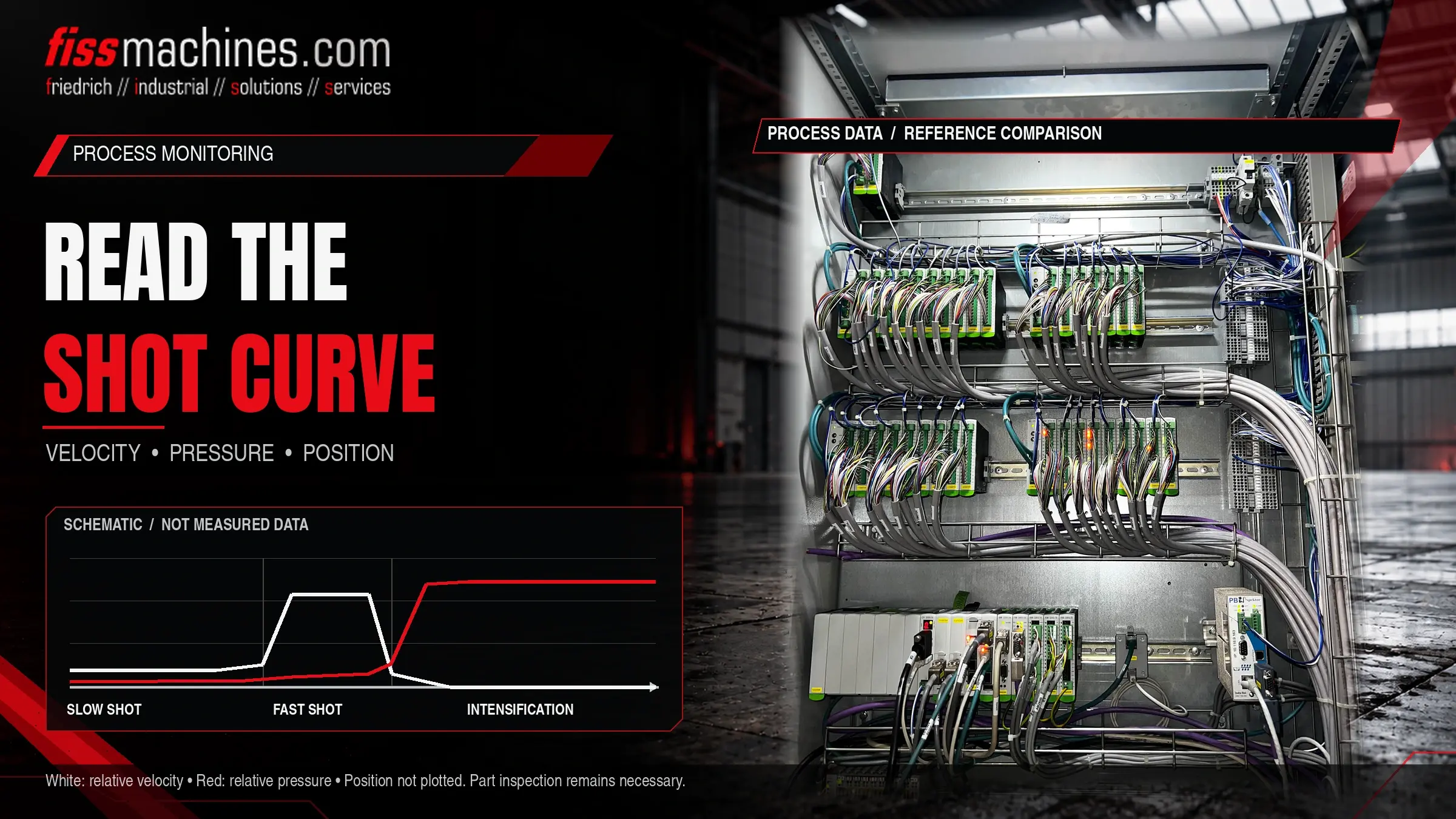

射出曲线绘制了单次射出过程中柱塞行程、柱塞速度和压力随 时间或冲程的变化情况。 与已知的良好参考 射击相比，它能揭示慢相阶段、向快速 射击的转换、快速射击速度、强化阶段的 压力上升以及最终柱塞位置方面的偏差。
曲线本身并不能证明铸件合格。它仅显示 机器是否按预期运行；而这种运行是否能生产出合格的零件， 仍需通过检查铸件来确认。
哪些信号构成了浇注曲线？
具体通道组合取决于设备及其控制系统，但大多数 系统记录的核心数据大致相同。部分数值是直接测得的，其余 则通过计算得出。当曲线看起来异常时，区分这两类数值至关重要。
| 信号 | 来源 | 显示内容 | 局限性 |
|---|---|---|---|
| 活塞位置 | 安装在射料缸上的线性位移传感器 | 行程随时间变化、切换点、最终位置 | 安装和校准必须正确 |
| 柱塞速度 | 通常由位置信号推算得出 | 慢进给曲线、快进给速度、减速 | 受采样率和滤波影响 |
| 液压压力 | 安装在射击缸上的压力传感器（活塞侧和活塞杆侧） | 充液过程中的阻力、增压过程 | 传感器响应及其在回路中的位置会影响波形 |
| 金属压力 | 根据液压压力和面积比计算得出 | 作用于金属上的近似压力 | 计算值；未包含摩擦和动态损耗 |
| 蓄能器压力 | 蓄能器回路上的传感器（如有安装） | 可用于快速冲程和增压的能量 | 并非每台机器都有记录 |
许多数据单元除了曲线数据外，还会为每次射出存储单个数值，例如 快速射出速度、切换位置、增压上升时间、 最终柱塞位置和循环时间。这些数值使趋势一目了然， 无需逐一打开每条曲线，即可观察数百次射出的趋势。
逐步解读射出曲线
关于注塑阶段的物理原理——包括为何慢速注塑必须将 空气推至金属前方，以及为何排气和真空至关重要——已在 我们关于 模具注塑和真空的文章中进行了解释。 本文的重点在于如何从记录的数据中找出关键信息。
起始位置与慢速阶段
检查柱塞是否从同一位置开始并平稳加速 。慢速阶段中速度曲线不均匀可能表明 阀门行为异常、套筒摩擦或浇注体积不稳定。
切换至快速浇注
将速度急剧上升的行程位置与 设定值进行对比。切换点的偏移会改变在快速阶段开始时 浇注系统中已存在的金属量。
快速射出速度与制动
观察快速阶段的液位、稳定性及结束情况。 充填结束时的峰值通常与射出末端的制动 行为有关，并可能对模具和机器造成应力。
压力上升速率与最终位置
评估型腔注满后压力上升的速度， 以及压力是否保持稳定。柱塞的最终位置反映了 坯体长度，从而表明计量的一致性。
典型偏差及可能原因
下表列出了常见的异常模式。所列原因仅为 可供排查的可能性，并非自动诊断结果；多种原因可能同时存在， 且同一异常模式在不同机器上可能由不同原因引起。
| 模式 | 可能原因 | 初步检查 |
|---|---|---|
| 最终位置在每次射出时存在偏差 | 加料不一致，金属在套筒内凝固 | 计量系统、浇包或熔炉、套管温度 |
| 快速浇注速度低于设定值 | 蓄能器充气不足、阀门响应、摩擦增大 | 蓄能器压力与预充压、阀门、柱塞及套筒磨损 |
| 增压速度缓慢 | 增压器或阀门问题、内部泄漏、气体预充 | 增压回路、密封件、蓄能器状态 |
| 保压期间压力下降 | 内部泄漏、分型线处的金属毛边 | 气缸密封件、止回阀、模具锁紧及分型线 |
| 速度曲线噪音大或呈锯齿状 | 传感器或布线问题、过滤设置过激、柱塞卡滞 | 传感器、线缆、数据设置、柱塞润滑 |
在因曲线异常而更改工艺参数之前，请确认 传感器、其安装方式及记录设置是否正确。一个 松动的传感器可能会极具说服力地模拟出机械故障。
制定切实可行的监测策略
参考照片与容差范围
监控始于明确的参考基准：来自 一次稳定运行中的曲线和单个数值，该运行所生产的零件已通过质量检验并获准放行。围绕关键值的公差 带使生产单元能够自动标记偏离标准的 批次。 公差带过窄会产生误报，很快 就会被忽略；公差带过宽则会导致真实的漂移被忽视。
将注塑数据与零件关联
当每个浇注能够与 其所生产的铸件建立关联时（例如通过浇注计数器或零件标记），浇注数据的价值将大幅提升。 这样便能筛选出异常铸件，并将检测结果 与一段时间内的工艺数据进行关联。关于分流口、标记和 搬运如何融入生产单元，请参阅我们关于 压铸单元自动化的文章。
监测与闭环控制
记录曲线与控制曲线是两回事。许多机器采用 预设阀门位置进行浇注并记录结果；而另一些机器则在 每个冲程中实时调整浇注参数。这两种方式均可进行监控，但 预期的数据散布范围以及偏差的含义却有所不同。
评估二手机器时的射出曲线
生产过程中存储的曲线可以作为宝贵的证据，反映机器停机前 射出末端的运行状况。如有这些数据，请索取 不同时期的曲线，而不仅仅是一个例子。 如果没有， 在安全条件允许的情况下，可在监督下进行试运行，以便在现场 记录曲线。较旧的机器可能根本没有 射料监测系统；在这种情况下，通常可以进行改装，但应预先评估 传感器、 控制系统集成以及所需的工作量。
可靠爆破监测检查清单
- 已确定位置和压力传感器，并已牢固安装且经过校准
- 明确哪些通道为实测值，哪些为计算值
- 采样率和滤波参数已记录并保持恒定
- 已从已放行零件的生产批次中定义基准射出
- 已为关键单个数值设定公差带，并定期进行审查
- 将试模数据与零件关联，或至少与时间及试模计数器关联
- 将蓄能器压力和预充压纳入维护程序
- 明确职责：由谁审查报警信息，以及谁有权更改设置
- 维护后曲线变化与先前参考值的对比
常见问题
曲线上的金属压力是否就是型腔内的实际压力？
通常并非完全准确。该值通常根据液压 压力和气缸面积计算得出，因此未包含摩擦和动态效应， 且型腔内的压力还取决于浇口和 凝固过程。请将其视为不同射出过程之间的对比值。
射出曲线能否替代X光或其他零件检测？
不能。它们仅显示机器是否重复了其操作序列。气孔或 其他缺陷也可能源于模具、熔体或模具温度， 而这些因素是注塑曲线无法捕捉的。
参考曲线应多久更新一次？
每当模具、射出套筒、柱塞或相关参数 发生变更时，以及在进行大修之后。请保留旧的参考曲线，以便 对变更进行追溯。
旧机器能否加装射出监测系统？
在许多情况下可以，通过使用改装传感器和独立的记录 系统，或升级后的控制系统。可行性取决于液压 设计、安装空间以及数据的使用方式。
