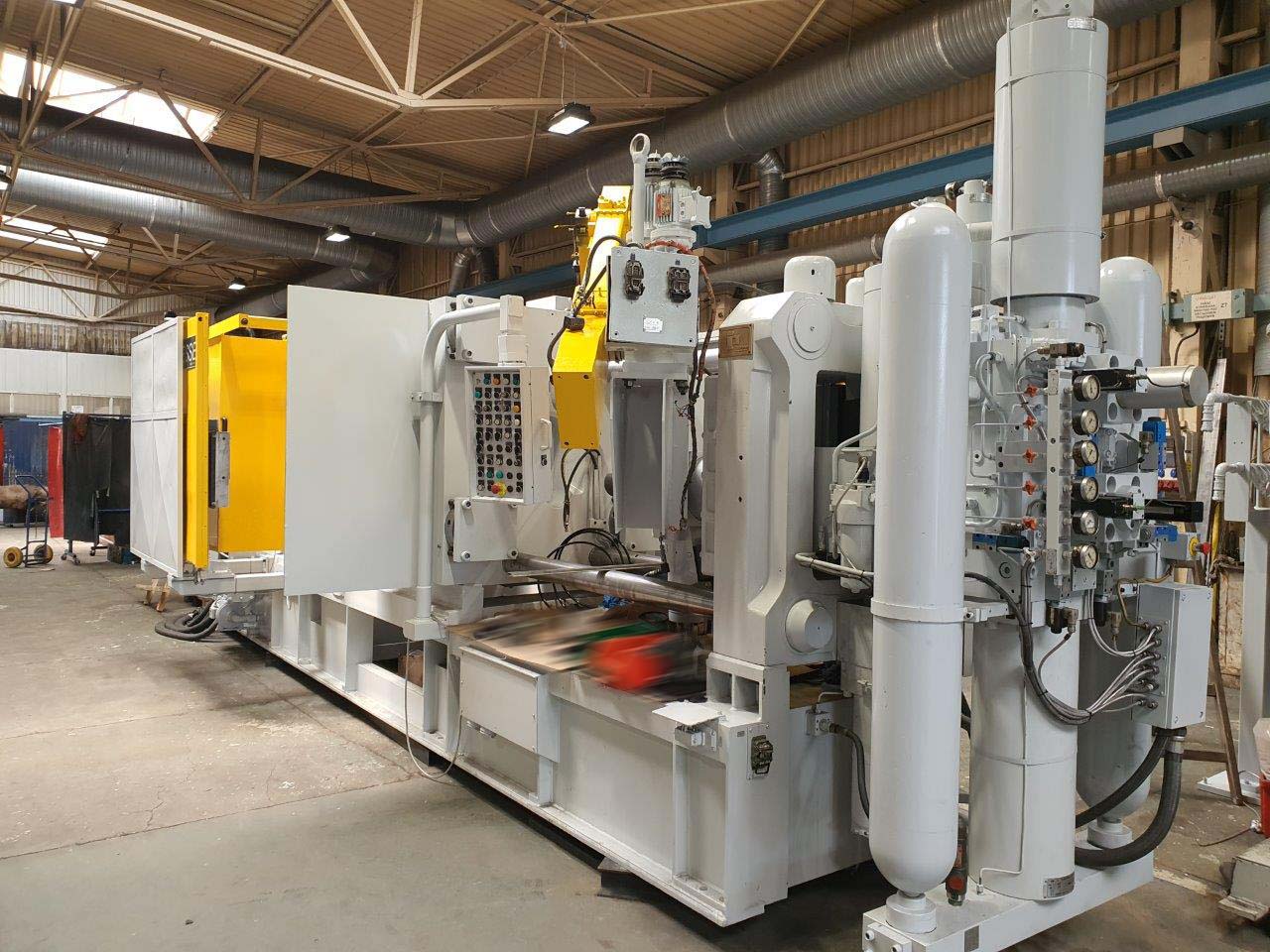

部分大修后的Italpresse IP 750 SC冷室压铸机
这台制造于2002年的Italpresse IP 750 SC，经历了一次全面的 部分大修和维护项目，期间对机器的关键部位进行了技术检查和翻新。 该设备 配备了一台用于铝压铸的 Italpresse VS-2 ALL 金属计量装置。
哪一台Italpresse压铸机经过了部分大修？
此次检修对象为一台 Italpresse IP 750 SC 冷室压铸机，该机制造于 2002 年。
记录在案的检修项目包括锁模单元、肘杆 系统、横梁、液压顶出装置、机身、 油缸及密封件、注塑系统、液压系统、布线、 控制系统、接口及安全设备。
清洁、拆卸及技术目视检查
在实际维修工作开始之前，对机器进行了 清洁、拆卸和目视 检查。
随后对机械部件进行了检查和测量， 以评估相关机件区域的状况。
为检查做好机器准备
清除污染物，以便对机械部位和 磨损点进行可靠评估。
确保可对各总成进行操作
仔细拆卸相关部件，以便进行 检查和维修工作。
评估机械状态
对机械部件进行检查和测量，以 确定磨损情况及必要的维修措施。

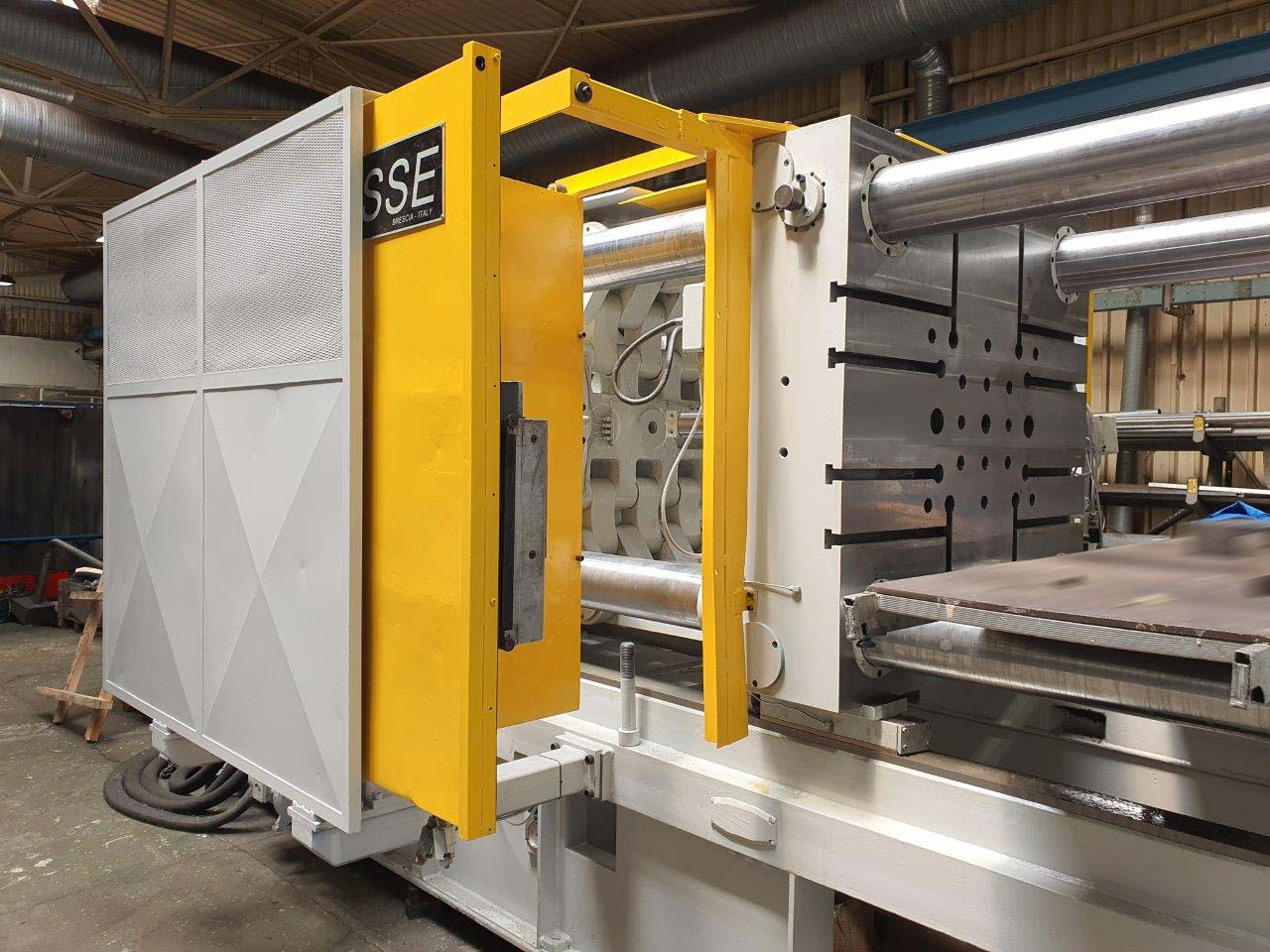

新的导柱和经过翻新的夹紧板
此次部分大修的重点之一是夹紧单元的机械导向系统 以及模具安装面。
四根新的导柱
- 4根新导柱
- 4个新的前导柱螺母
- 安装孔检查
- 必要时进行返工

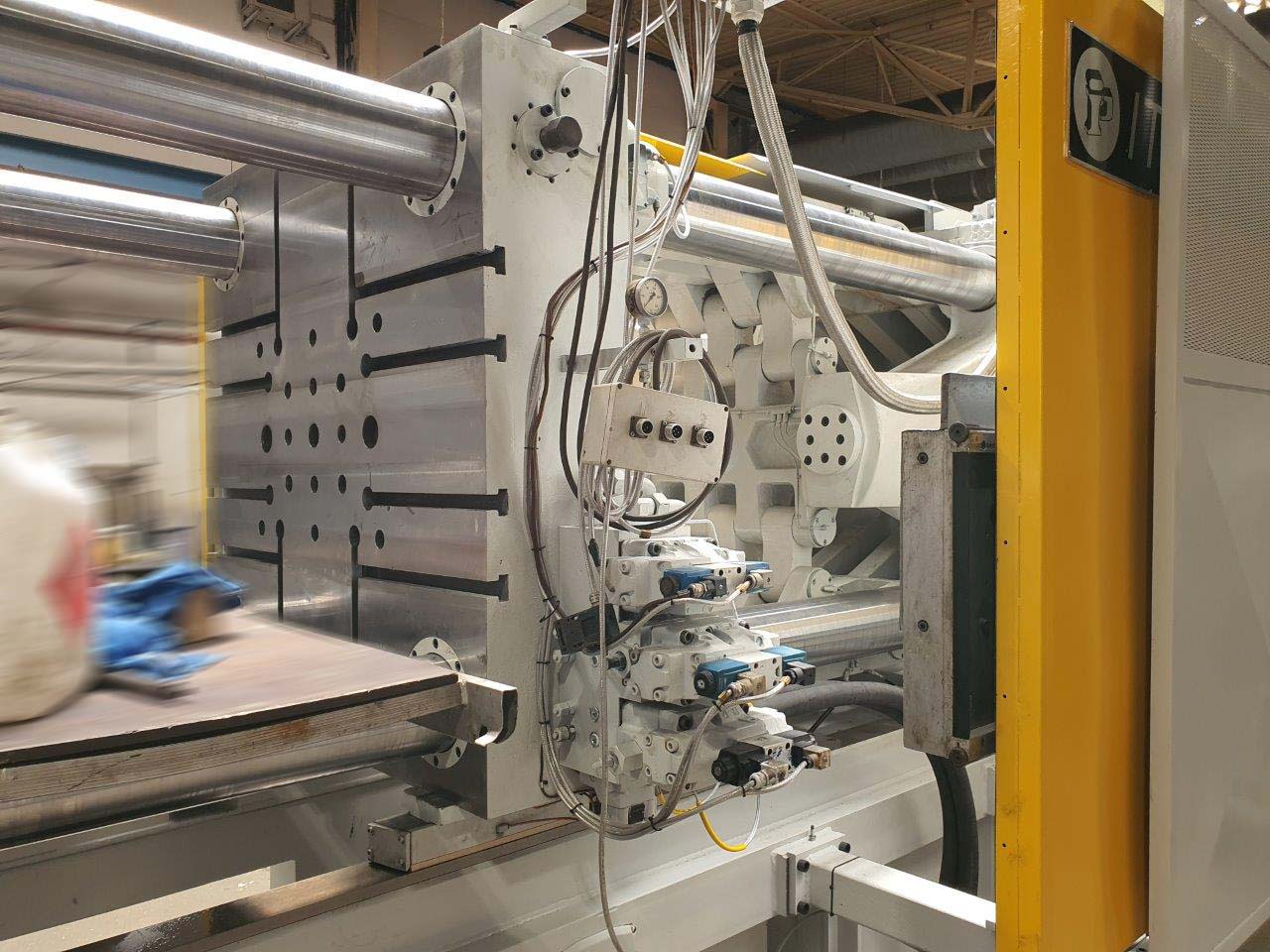

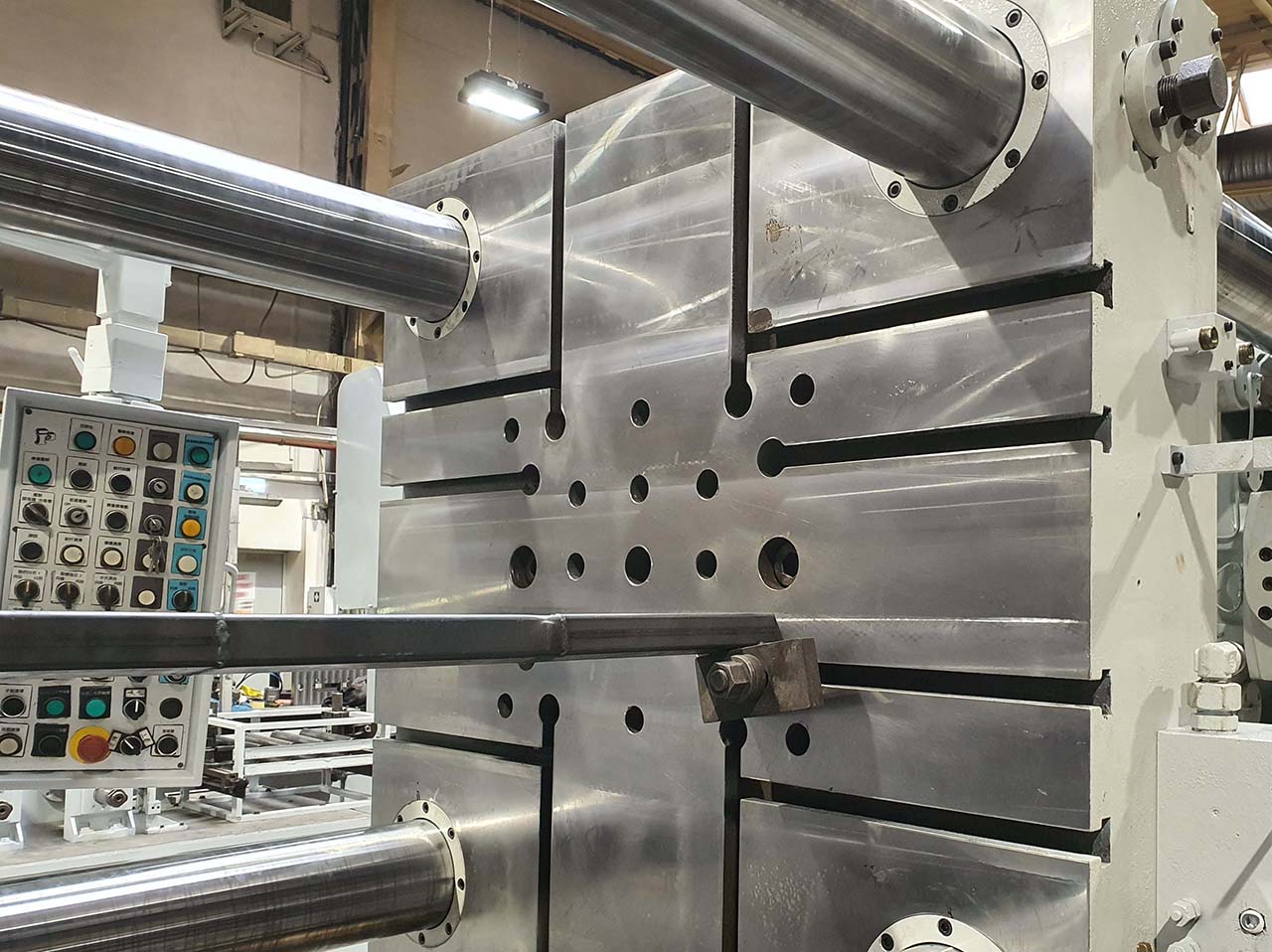

模具安装面的加工
- 固定夹紧板经平面磨削
- 检查立柱安装孔
- 几何形状检查
- 必要时对安装区域进行修整
对导轨和T型槽进行修整
- 对夹紧板表面进行了铣削加工
- 根据需要对T型槽进行重新加工
- 检查或更换导套
- 检查滑块表面

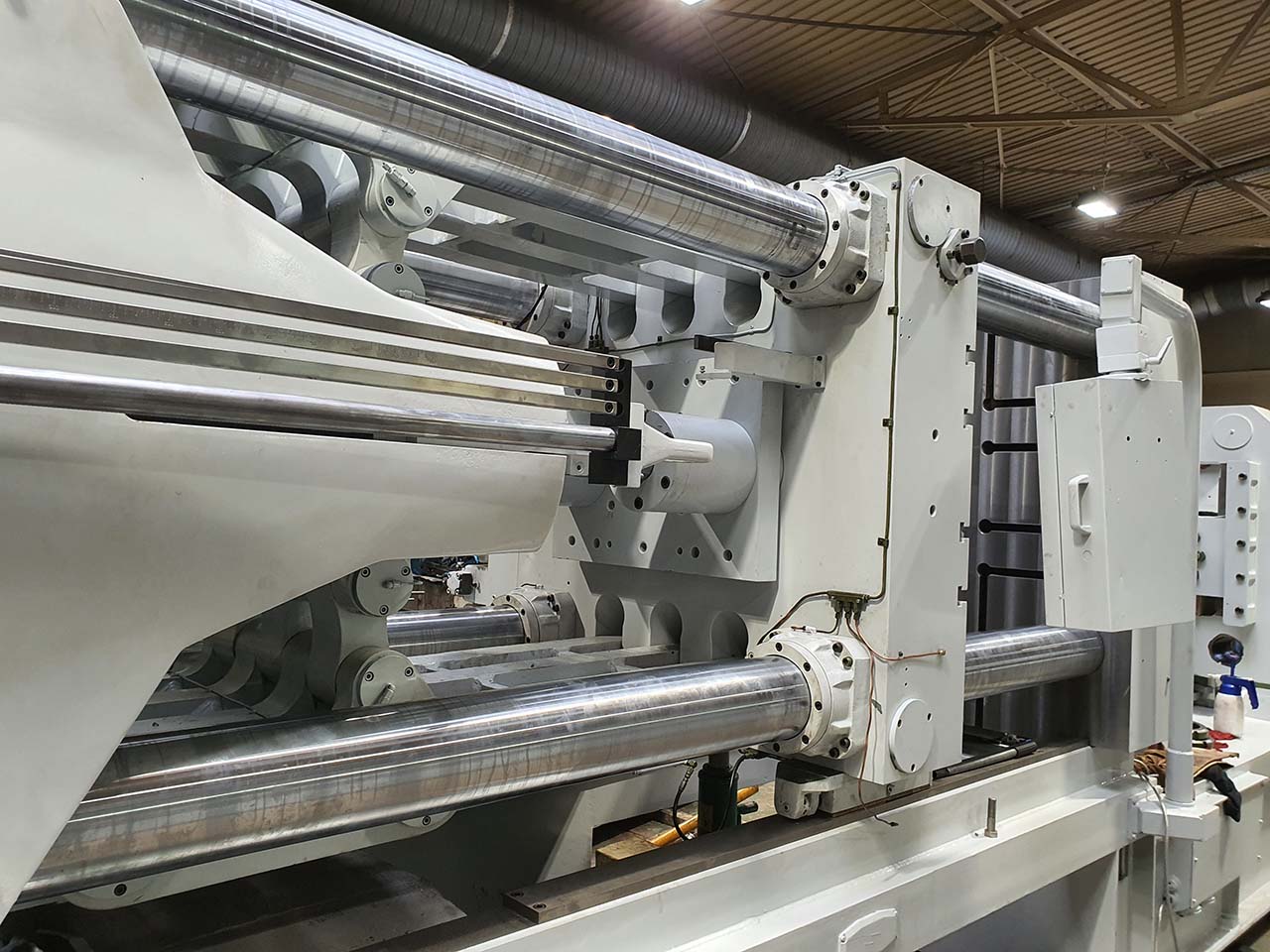

对销、衬套和导轨进行系统检查
对肘节机构进行了全面检查。有缺陷的 导向销和导向套均已返工或更换。
- 对整个肘节系统进行了检查
- 有缺陷的导向销已重新加工
- 对有缺陷的导向套管进行了修复或更换
- 检查了十字头孔
- 检查夹紧缸的安装情况
- 检查了导引部件
- 检查中央润滑系统
- 对电动润滑系统进行功能测试
从状态评估到最终验收
检查
对设备进行清洁、拆卸和测量，并记录其 技术状况。
机械返工
对压板、孔、导轨及其他相关 机床部位进行修整。
部件更换
更换磨损的导轨部件、密封件及其他受力 部件。
组装
由专业人员组装经翻新的总成，并 将其重新安装到机器上。
最终检验
进行试运行及功能测试，随后 由客户进行最终验收。
导轨系统、立柱螺母和夹紧缸已重新加工
在横梁上，对导向孔、导向销、导向套以及 中央模具高度调节装置的各部件进行了 检查。
检查并修整孔
对导向套的孔进行了检查，并在必要时通过机械加工进行了修整。
更换销钉和衬套
已更换有缺陷的导向销和导向套，并重新安装。
检查立柱螺母
对中央模具高度调节装置的立柱螺母 进行了检查，并在必要时进行了更换。
检查油缸和活塞
对夹紧缸和活塞进行了检查，并根据需要， 进行了大修并安装了新的密封件。
更换了导向部件，并对液压系统进行了重新密封
更换销轴和衬套
已更换液压顶出器中 损坏的导向销和导向套。
对液压顶出器进行重新密封
在顶出器系统上安装了新的密封件，以恢复其液压功能。
检查了油箱、导面和液压连接
- 已清洗液压油箱
- 检查了导轨安装面
- 必要时对安装面进行修整
- 检查液压泵是否存在磨损
- 检查泵驱动装置
- 检查液压管路连接
- 检查系统是否泄漏
- 检查管路是否有裂纹

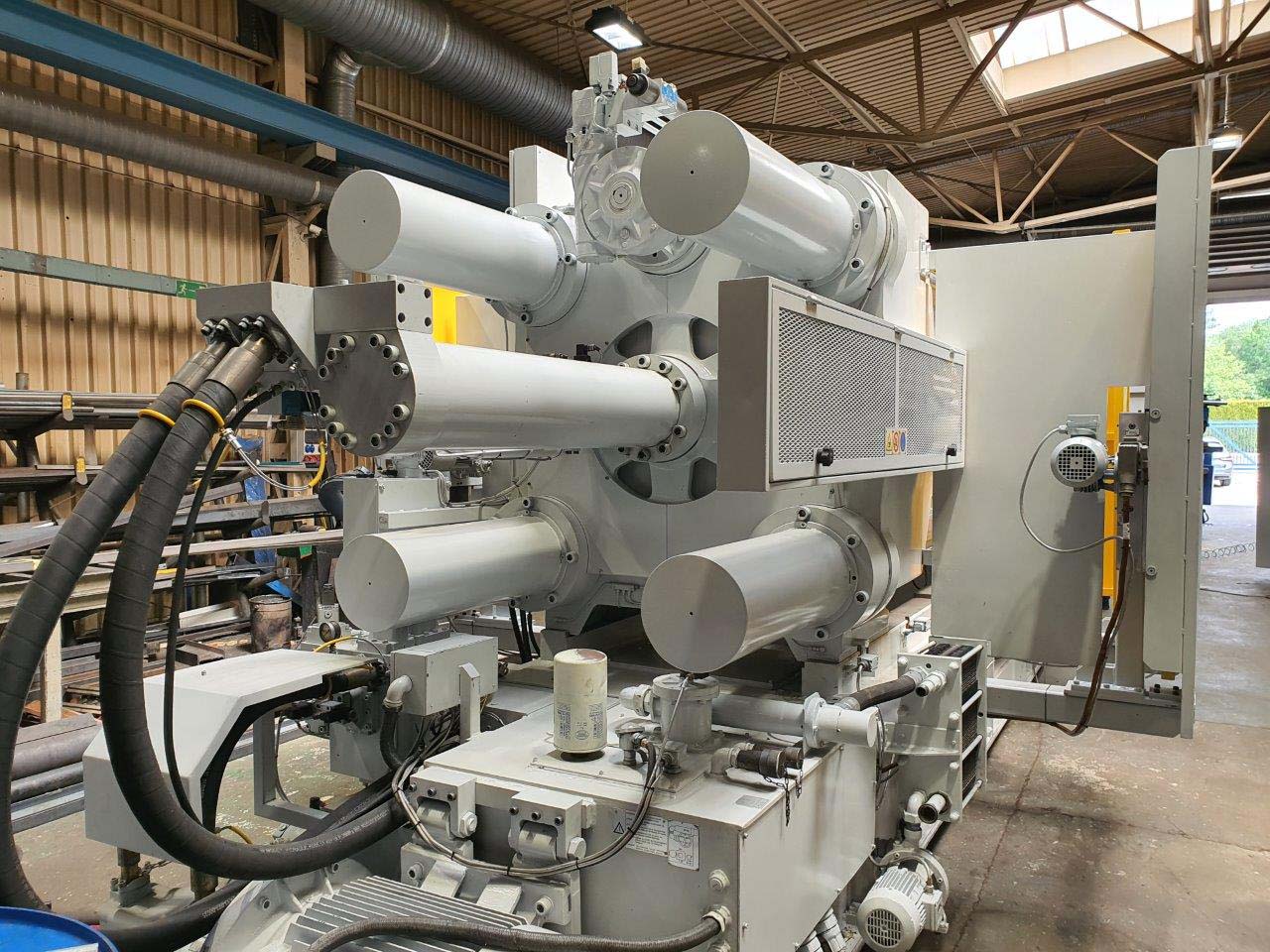

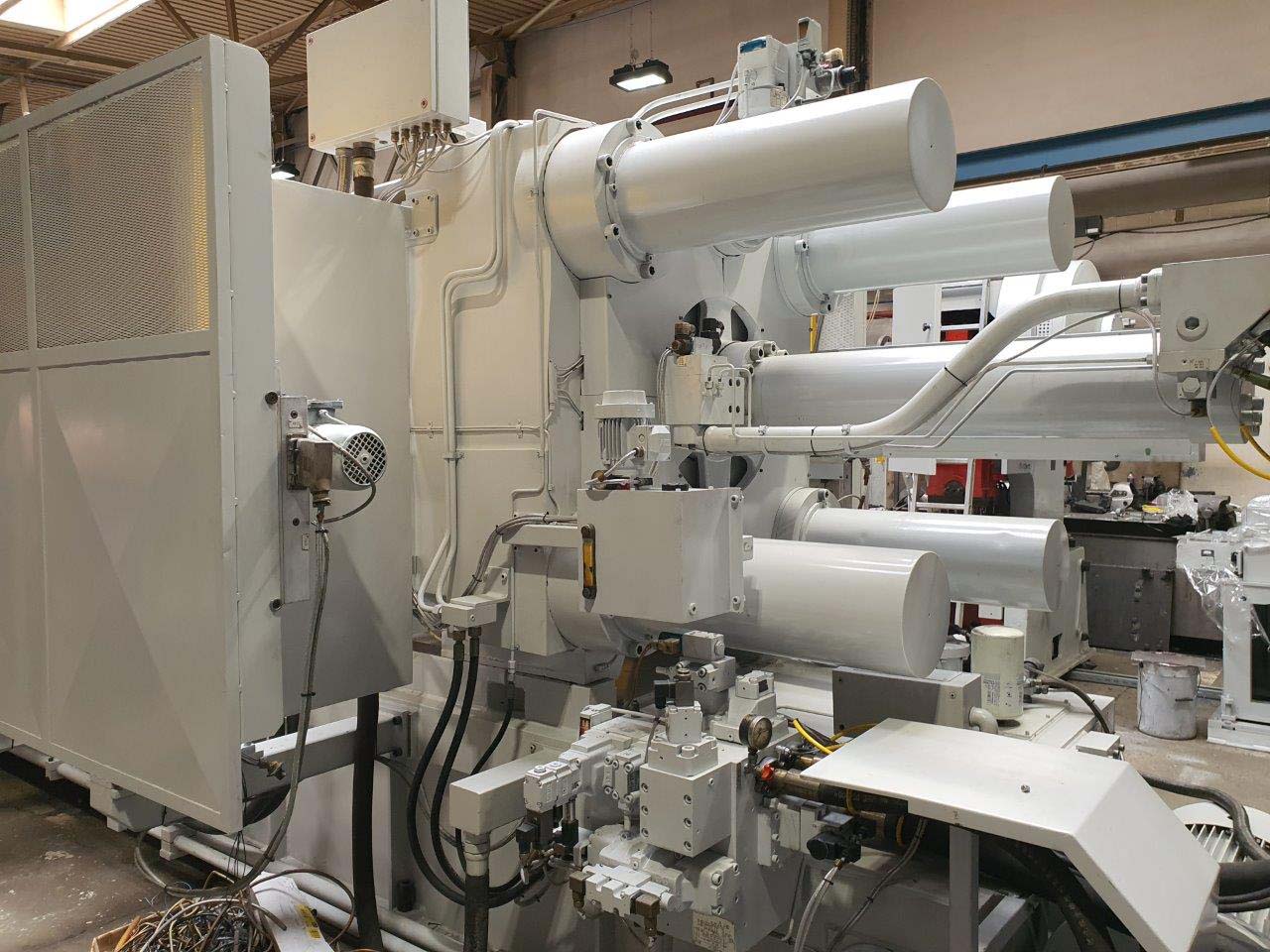

对夹紧、顶出和注射系统进行了技术性改造
若干液压缸及增压器已 拆卸、测量并重新密封。
逐个检查液压缸
夹紧缸、顶出缸和注射缸以及 增压器均已拆卸并进行了测量。
更换密封件和导向带
根据记录在案的维护范围，已更换密封件和导向带。
对液压部件进行重新密封
经过检查后，油缸和增压器已由专业人员进行 重新密封。

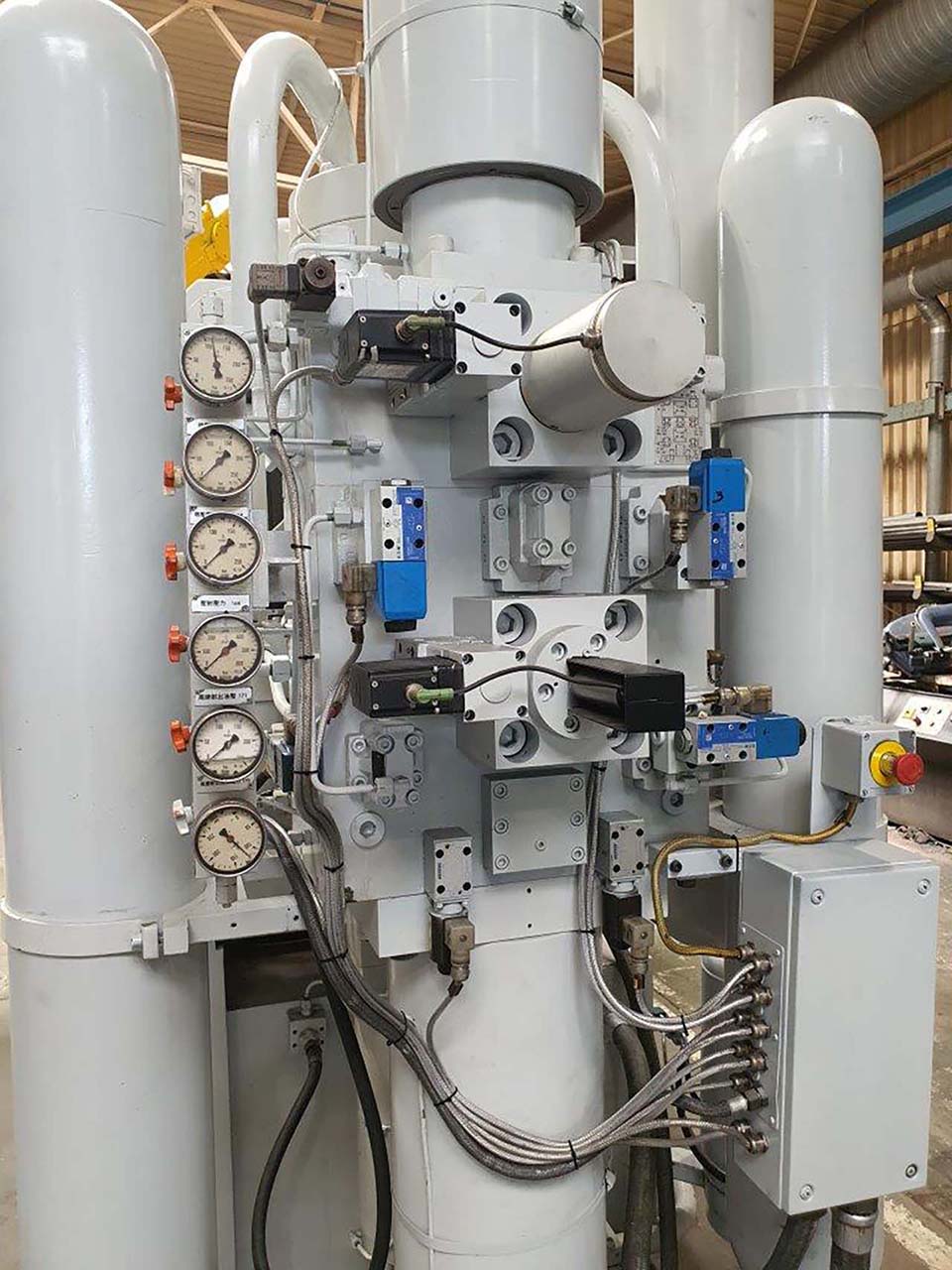

已对喷射单元、增压器和压力蓄能器进行检查
喷射系统也是记录在案的 维护范围的一部分。
拆卸与检查
将整个喷射单元进行拆卸，并 对其技术状态进行了检查。
对活塞杆进行修复
增压器和活塞杆均经过磨削处理，并进行了硬铬镀层处理。
附有测试证书的新部件
一个新的活塞式蓄能器和压力容器已随附测试证书通过验收。
已对布线、机器控制系统及接口进行了检查
布线
检查了机器与控制柜之间的连接电缆，并在必要时进行了更换。

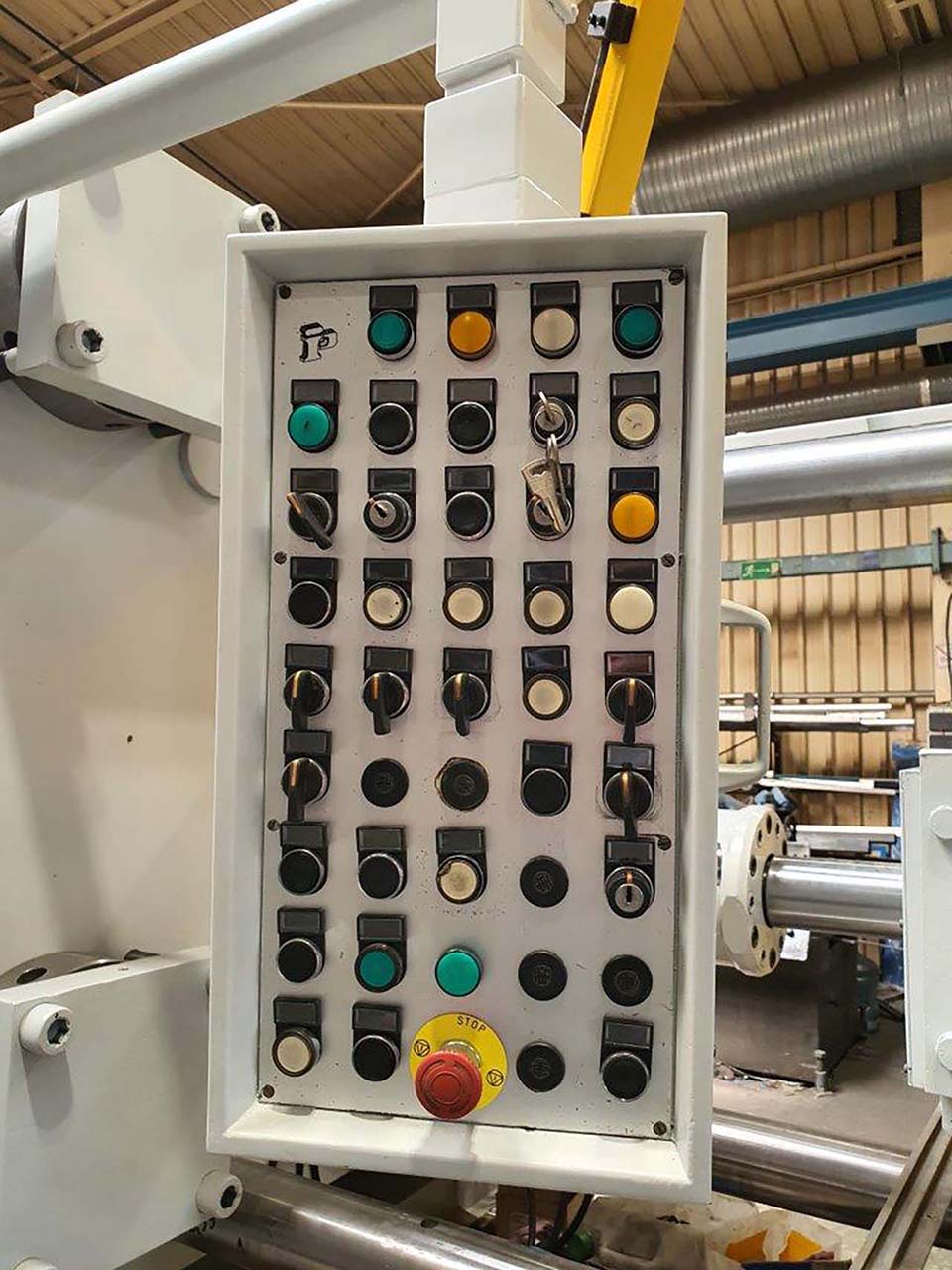

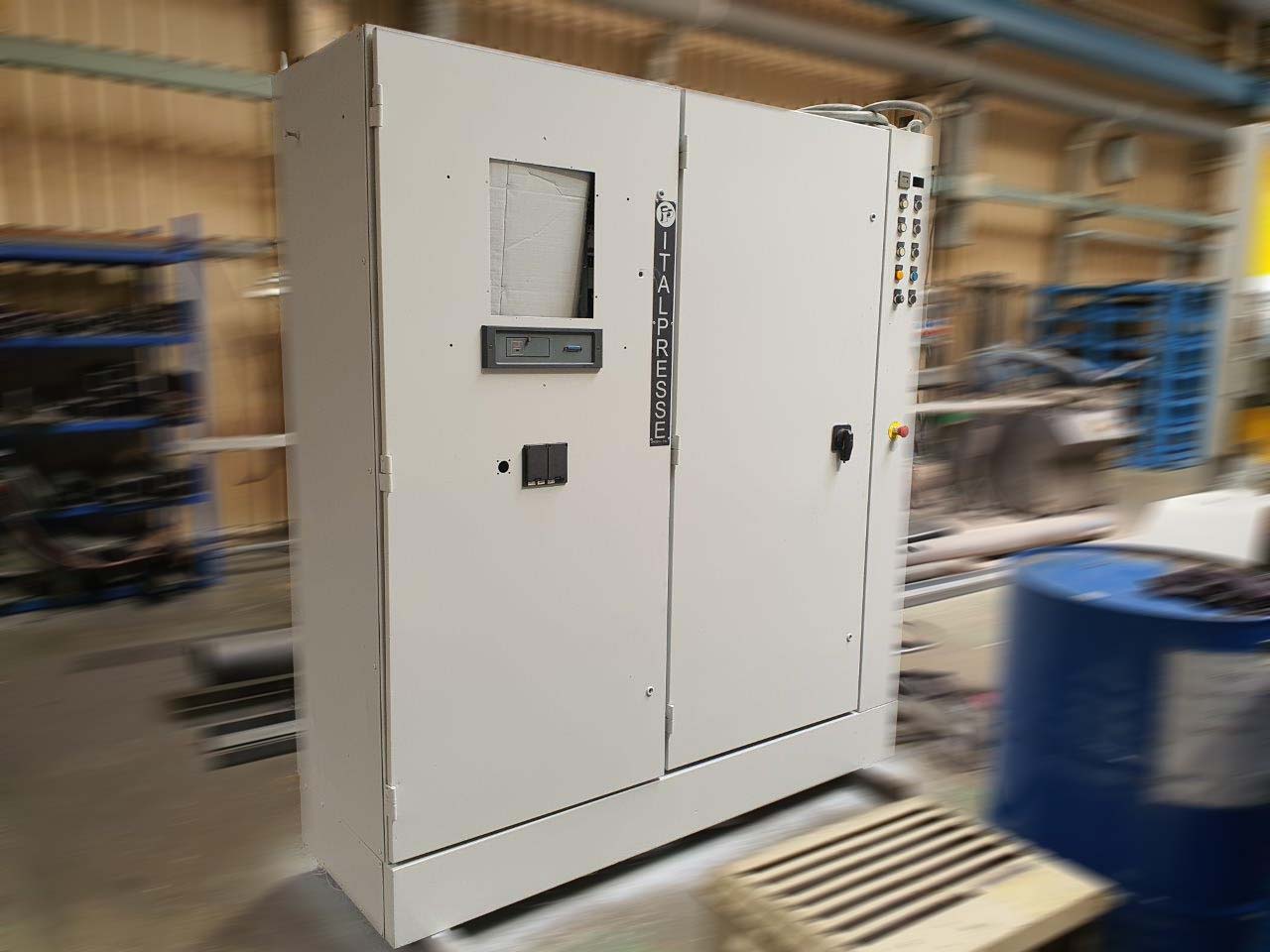

控制系统
对现有的机器控制系统和显示器进行了 检查。
监控器
一台配备软件的全新GEFRAN显示器是 计划中控制系统范围的一部分。
接口
对金属计量装置、计量炉、 喷涂机及机器人的接口进行了检查。
安全
对电动安全门以及前、后 防护罩进行了检查。
为自动化压铸单元准备外围设备
对于二手机压铸机而言，与外围设备之间的功能接口对于后续集成到压铸单元中至关重要。

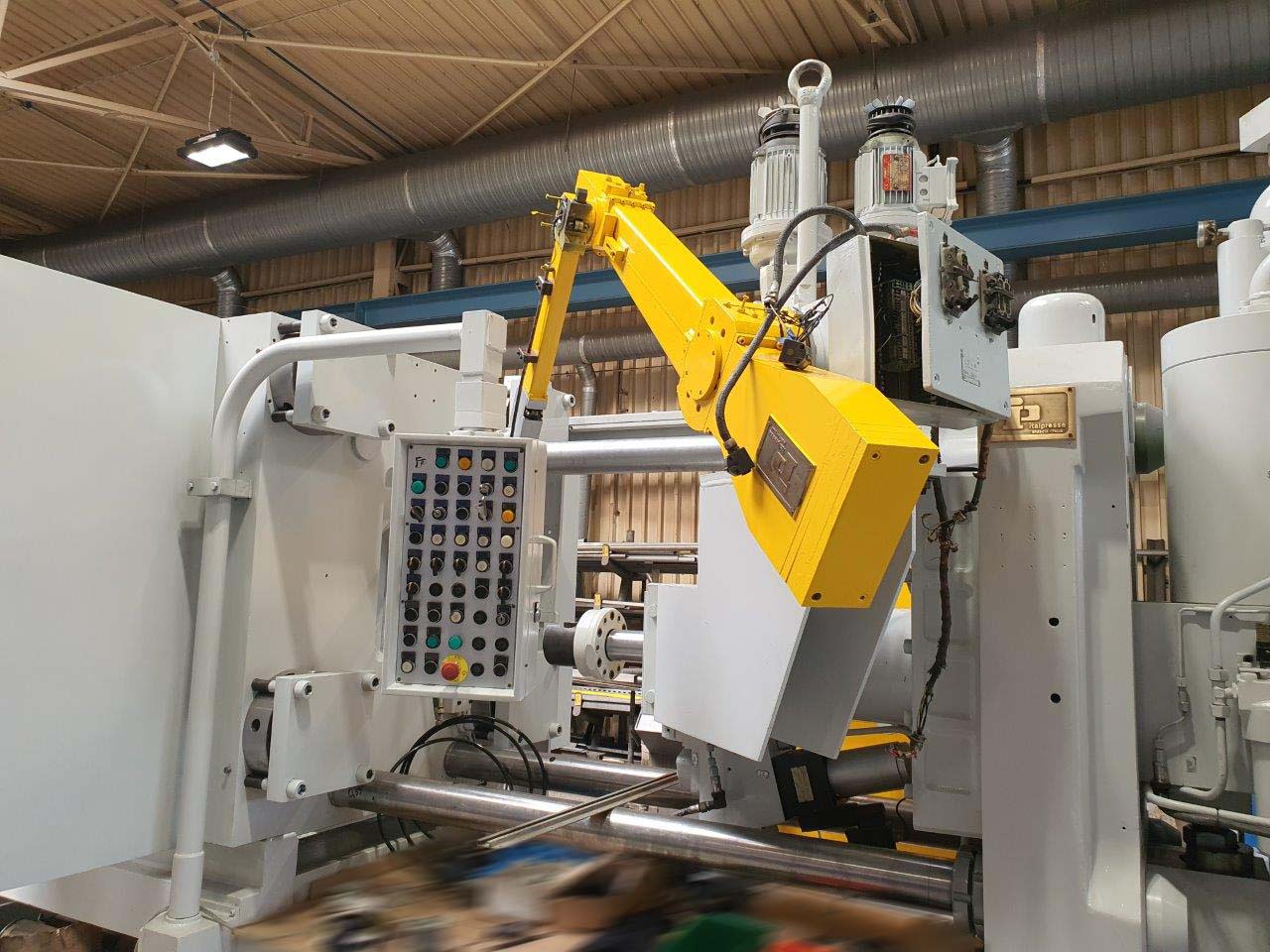

金属计量装置
检查与Italpresse VS-2 ALL金属 计量单元之间的接口。
计量炉
检查与 配料炉的连接及信号交换情况。
喷涂机
检查自动模具喷涂的接口。
机器人
检查用于自动化提取 流程的机器人接口。
对机器及防护区域进行重新喷漆
RAL 7035 灰色
对机器部件进行了涂装前处理，并 随后涂装了 RAL 7035 灰色。
RAL 1004 黄色
安全门和防护罩均涂装为 RAL 1004 黄色。
最终客户验收前的功能测试
在完成已记录的工作后，该机器进行了 试运行及功能测试。随后，由客户进行了 最终验收。
检查机器功能
在运行过程中，对设备的主要运动和系统进行 功能检查。
客户最终验收
在功能测试成功通过后，客户进行了有记录的最终验收。
保护裸露的机器表面免受腐蚀
发货前，对裸露的零部件进行了防腐蚀处理， 以保护加工表面在仓储和 运输过程中的完好。
为什么部分大修后的压铸机在经济上更划算？
如果基础机型、锁模力范围和设备配置 符合计划的生产要求，有针对性的 部分大修可以成为购买全新设备之外的经济实惠的替代方案。
投资
现有机床技术可继续使用，并可进行有针对性的现代化改造。
磨损
关键组件可进行专项检查、 返工或更换。
可用性
根据项目情况，现有设备可能能够 更快地恢复生产。
可持续性
继续使用工业机械技术可延长 现有资源的生命周期。
二手机冷室压铸机的翻新
FISS 提供二手机压铸机的技术评估、检测、部分 大修及全面大修服务。
- 在压铸机领域拥有丰富经验
- 设备技术评估
- 单个总成的局部大修
- 整机全面大修
- 锁模机构的翻新
- 液压部件维修
- 夹紧工作台和导轨的加工
- 电气系统和控制系统的检查
- 试运行及功能测试
- 拆卸与运输支持
