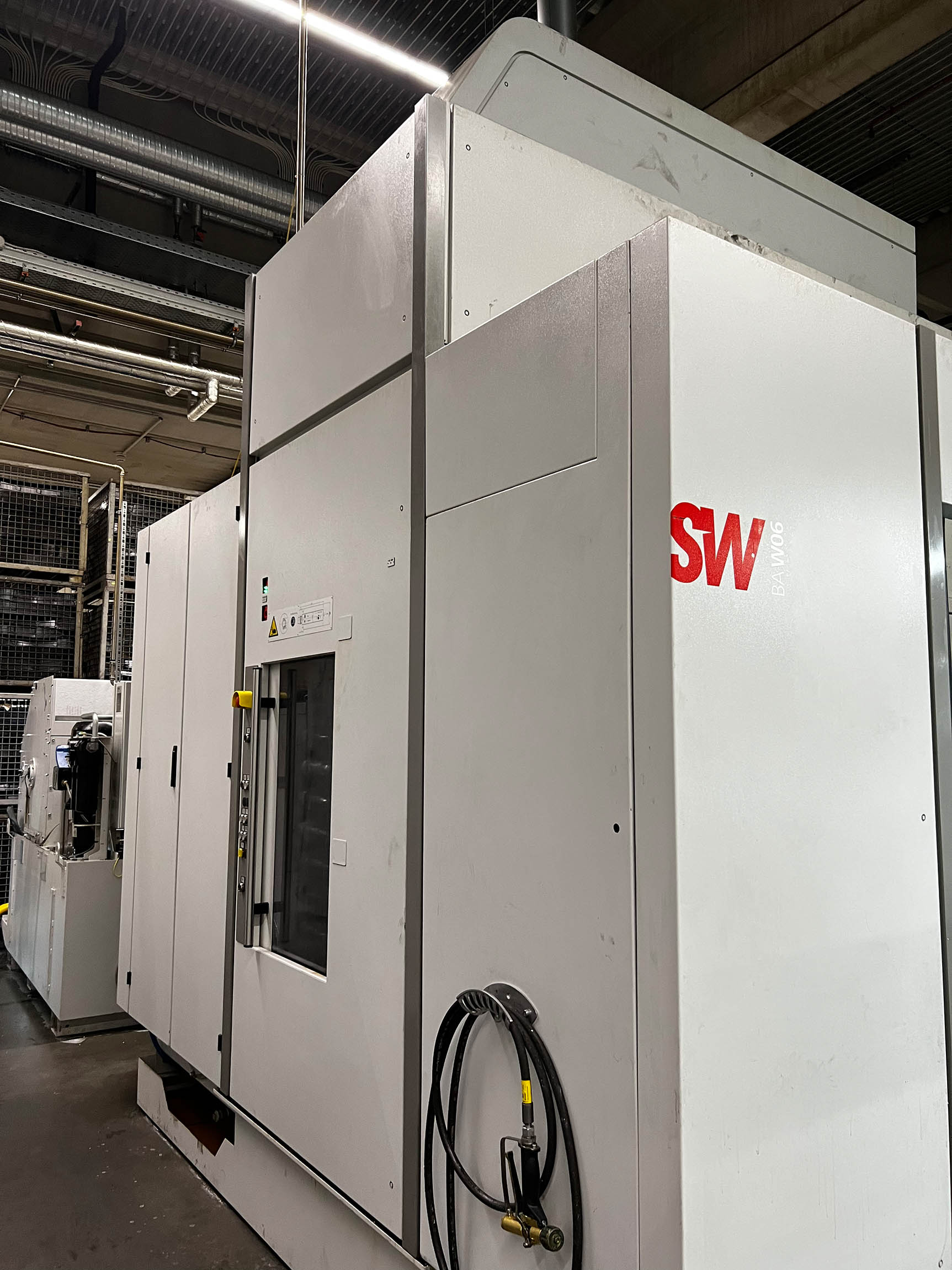

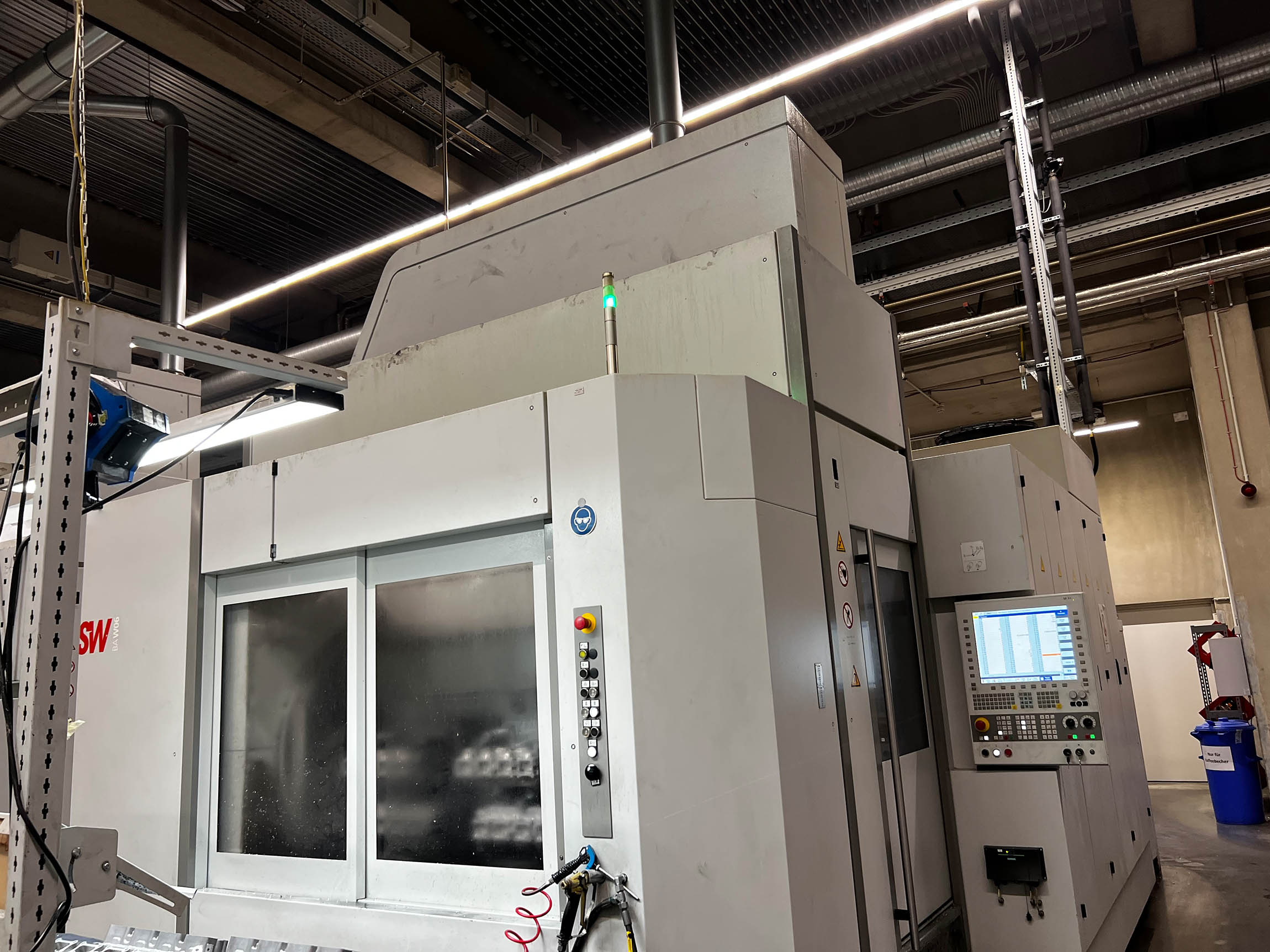

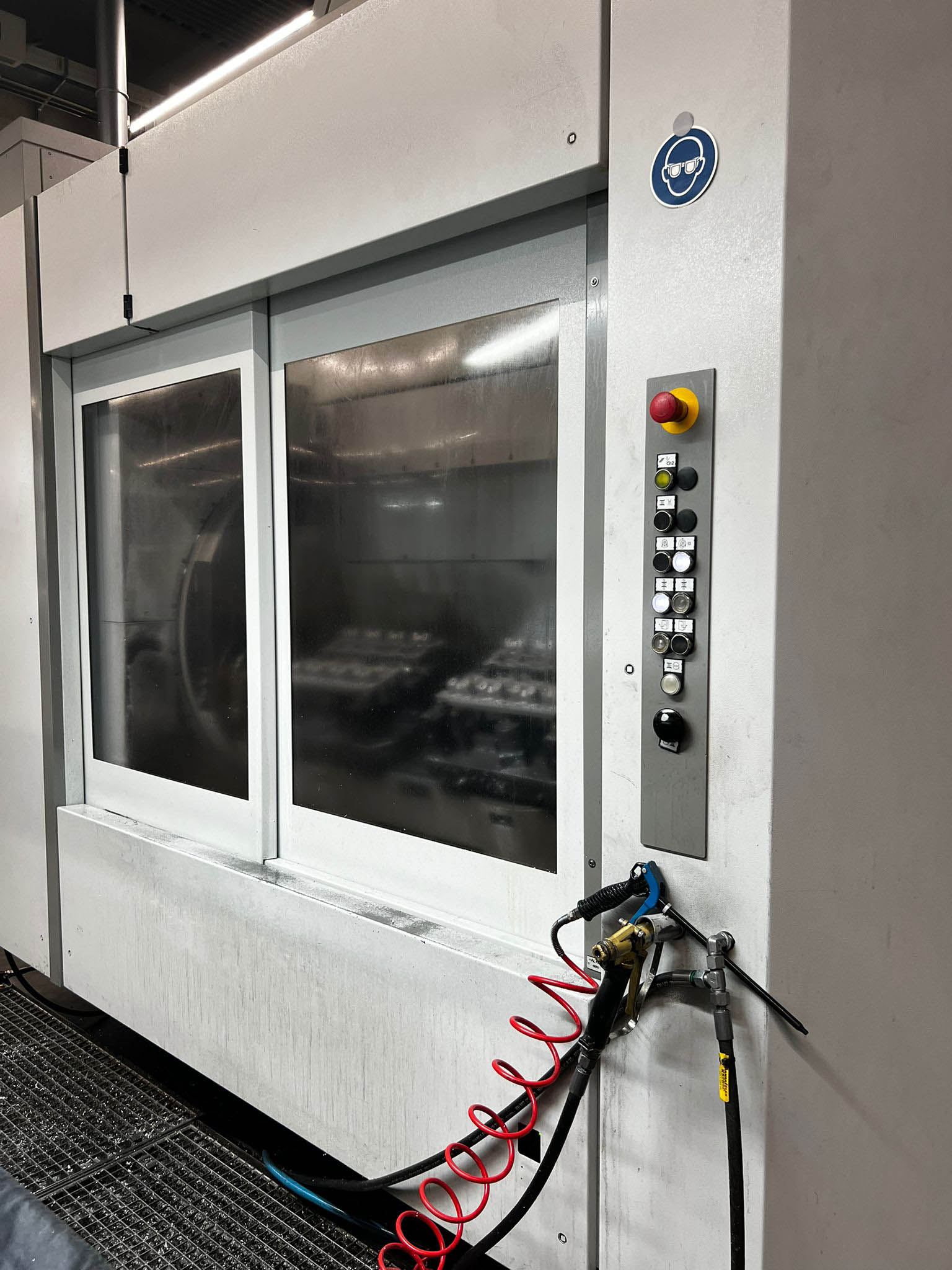

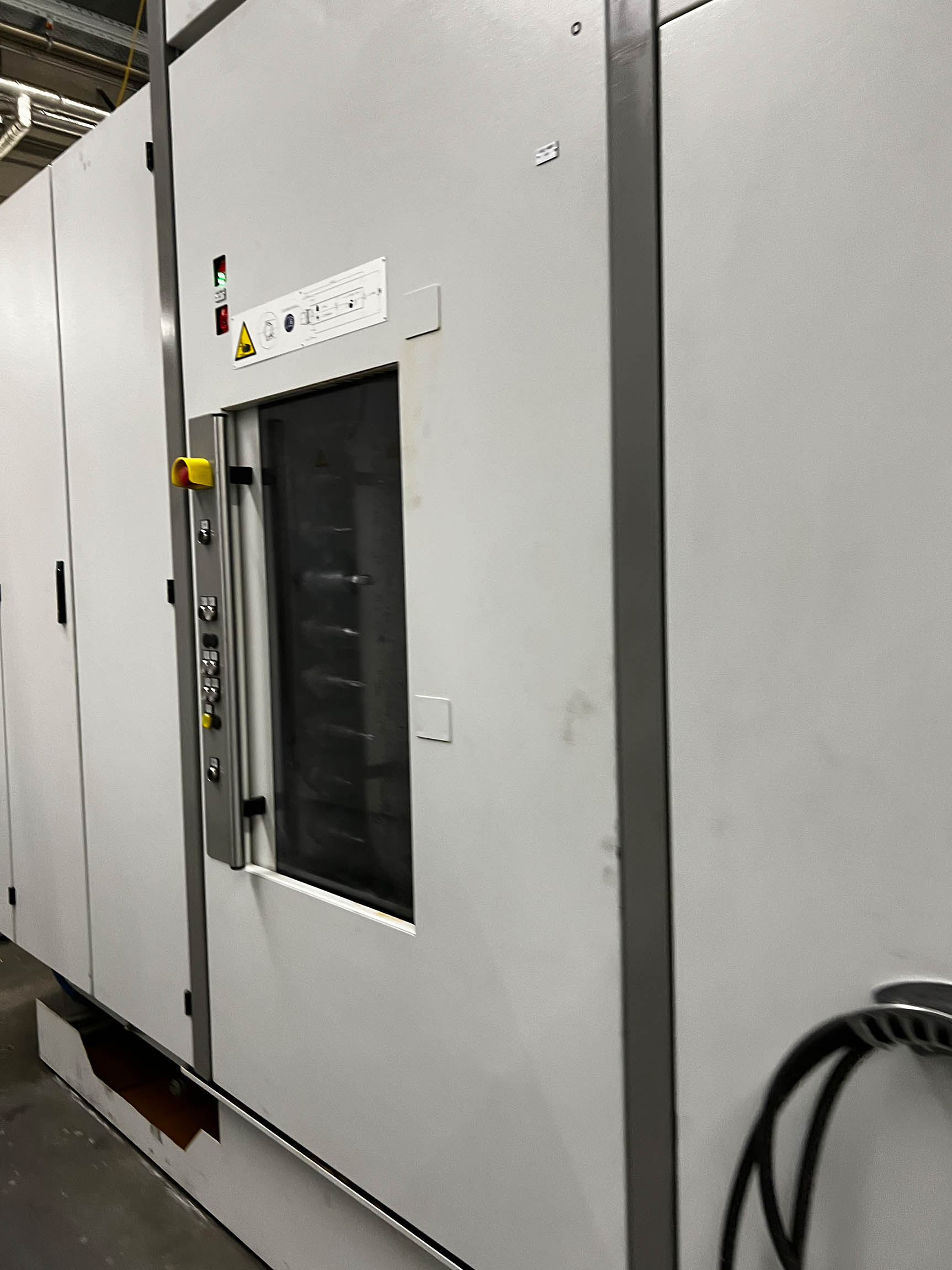

SW BAW 06-22 双主轴加工中心 BA2356，二手机
详细内容
| 加工中心 | 卧式 |
| 制造商 | SW |
| 型号 | BAW 06-22 |
| 生产年份 | 2021 |
| 工作小时数 | 约 h |
| 主轴运行时间 | 约 h |
技术参数

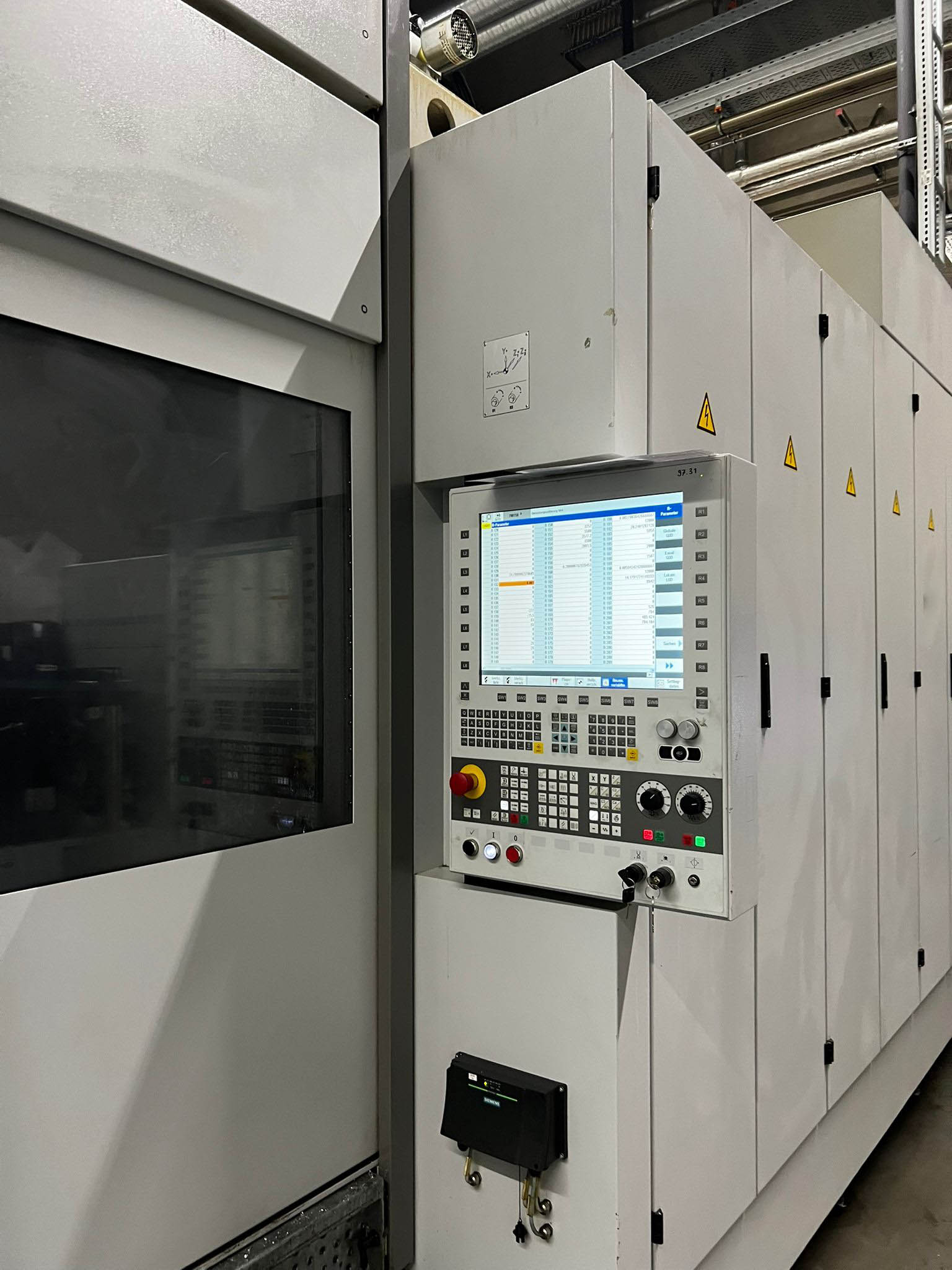

- 控制系统：西门子 840 D SL
- 配备2个独立Z轴的版本

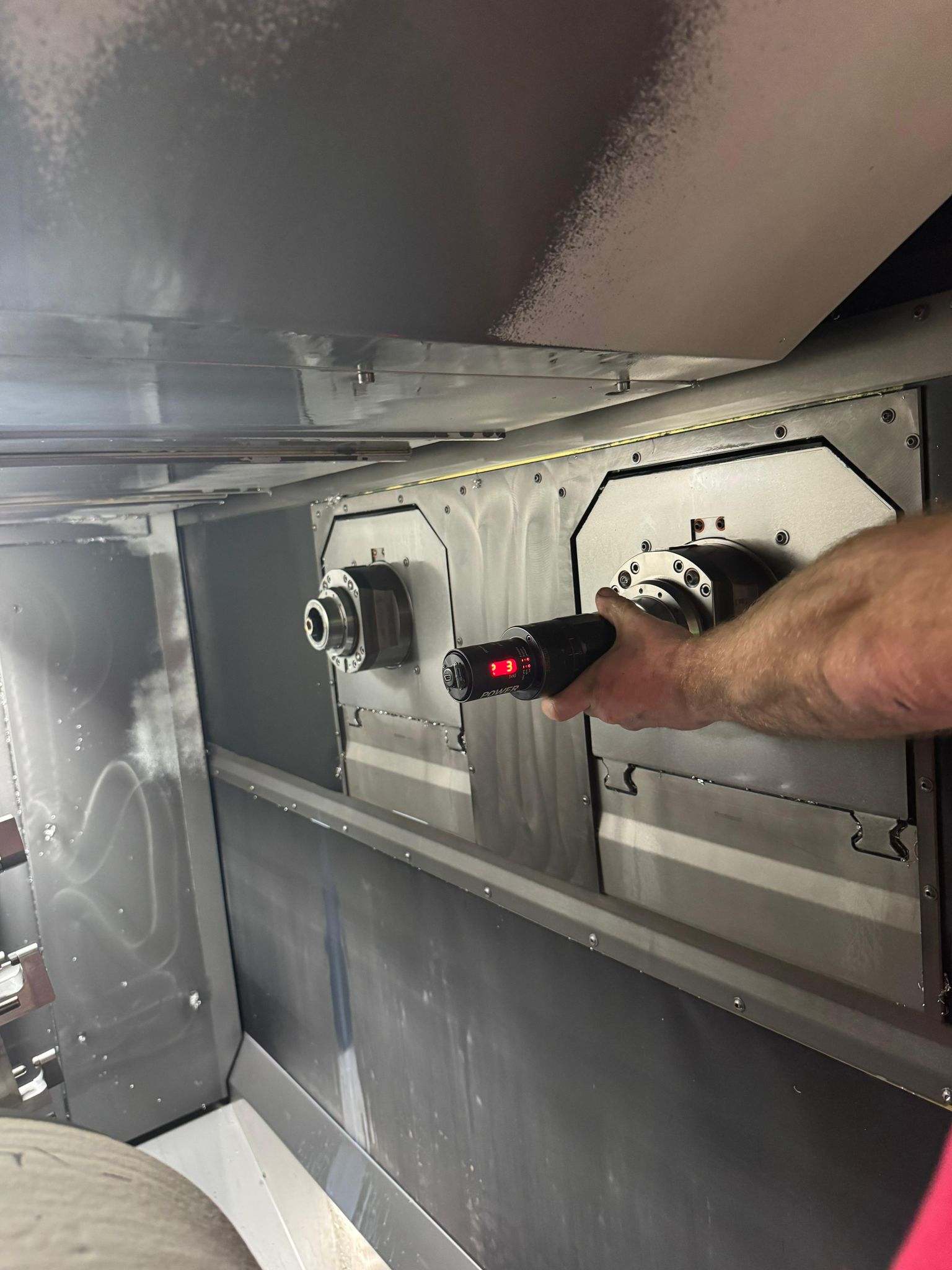

HSK 100 主轴，扭矩 375 Nm（2×）
- 电机主轴！
- 采用 交流异步技术
- 星三角接法
- 转速范围 1 • 10,000 rpm
- 功率（25% 占空比） 30 kW/730 rpm
- 转矩（25% 占空比） 375 Nm
- 额定功率 20 kW/730 rpm
- 额定转矩 266 Nm
- 启动时间 1.70 s（n = 0-10,000 rpm）
- 转速范围切换 星形 - 3000 rpm - 三角形
- 主轴轴承直径 100 mm
- 前轴承布置 4 列 T-0-T
- 主轴润滑 01-mlnmal 润滑
- 刀具接口 空心轴 OIN69893-HSK-A100
- 刀具夹紧 机械式
- 夹紧力 > 46 kN
- 介质输送，径向，清洁空气，盘式系统控制
- 介质输送，中央，冷却润滑液：乳化液、油 < 80 bar
- 介质输送，中央，MMKS：气溶胶 < 5 bar
扭转补偿
用于第4轴的液压补偿模块。适用于对扭转敏感的设备及偏心载荷。 补偿扭矩（可调）< 450 Nm 扭矩常数 1.8 Nm/bar。
第5轴，双重直接驱动
由以下部件组成：
- 2个直接驱动数控工作台
2×0 340 mm（C1/C2或W1/IN2轴）安装在共同的横梁上
- 直接、绝对角度测量
- 最大夹具尺寸 2×0 600 × 225 mm（400 mm）
- 最大夹具重量 2×120 kg
- 峰值扭矩 490 Nm
- 额定扭矩 350 Nm
- 最大转速 50 rpm
- 无负载位置公差 Tp" 1 r:r
- 切向扭矩 2000 Nm 机械夹紧，液压松开
- 重量力矩 150 Nm
旋转分配器
- 适用于工作区 1 和 2（A、lJ 轴）
- 无控制 - 泄漏油密封
- 公称尺寸 NG 5
- 分配器轨道 10
- 液压系统最大工作压力 250 bar
- 最大 气动系统工作压力 8 bar（连接方式按标准连接图执行）

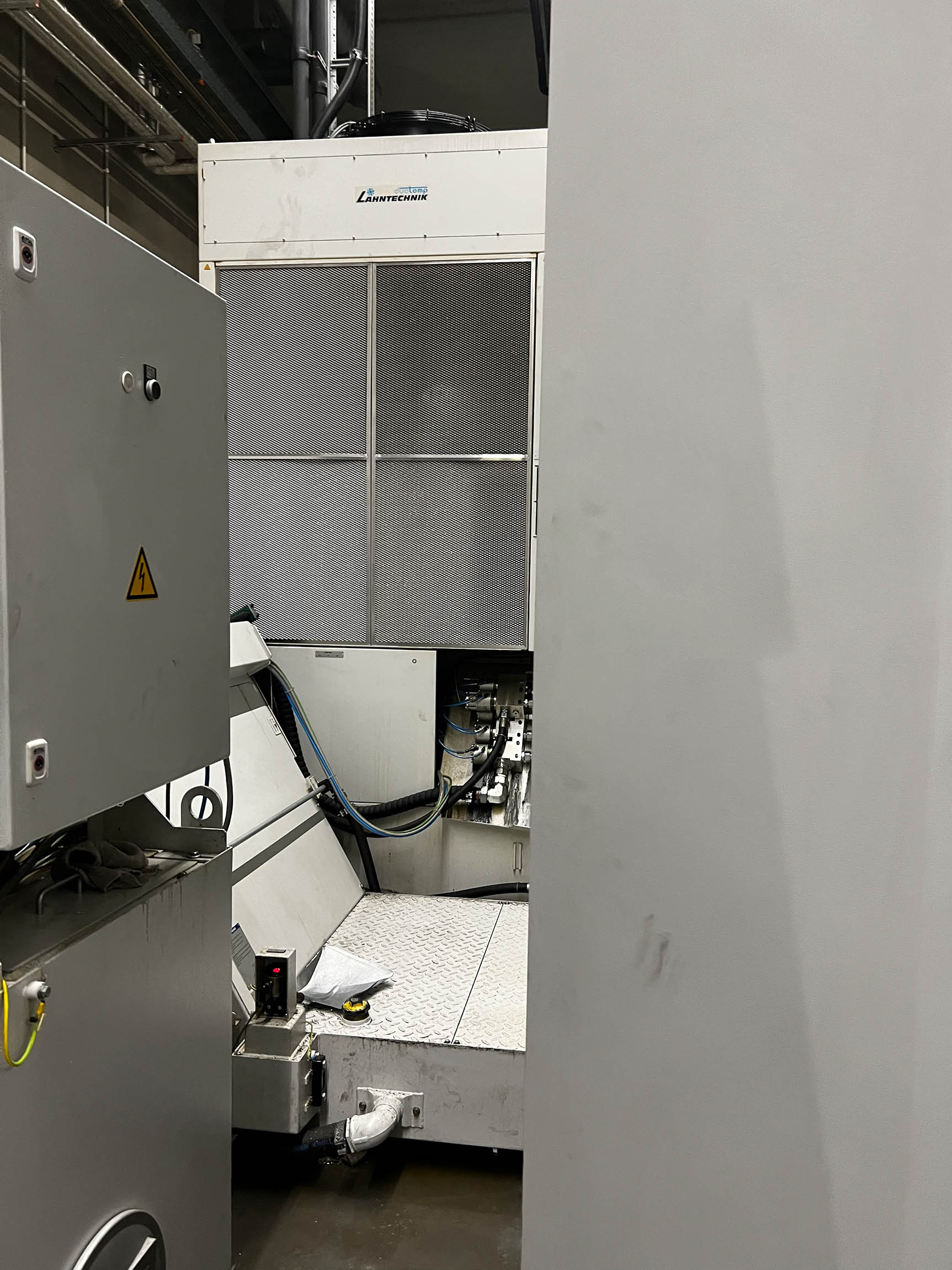

刮板输送机（两段式）
（短碎屑、断屑、针状屑、铸造屑、铸造磨屑，无结块、无结团）
- 适用于长度<100 mm的切屑
- 输送机宽度1000
mm - 卸料高度1100 mm
- 脏水过滤器，开槽筛网 w=0.35 mm
- 污水泵 400 l/min / 1.5 bar
- 煤尘含量约 0.3 m

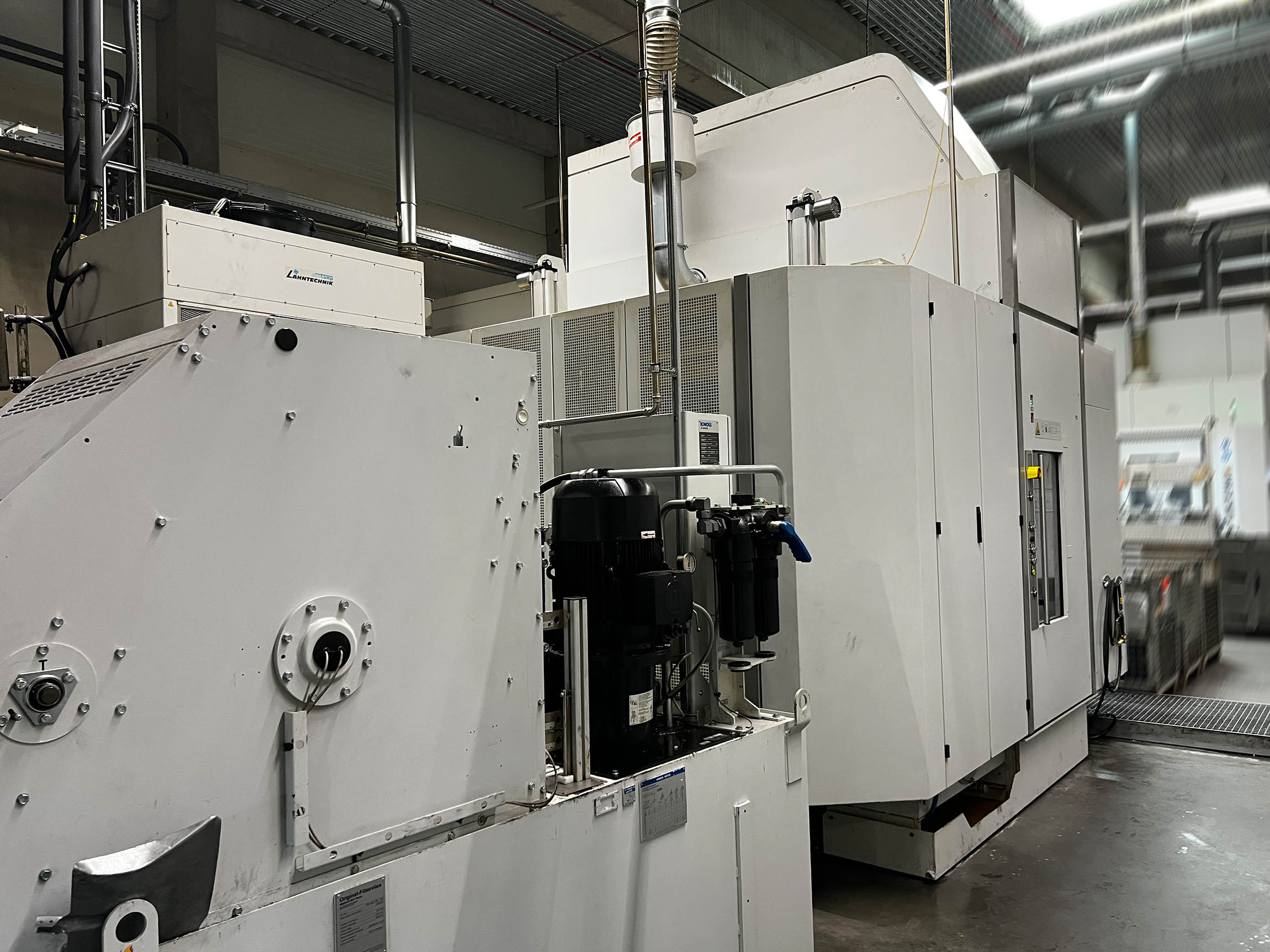

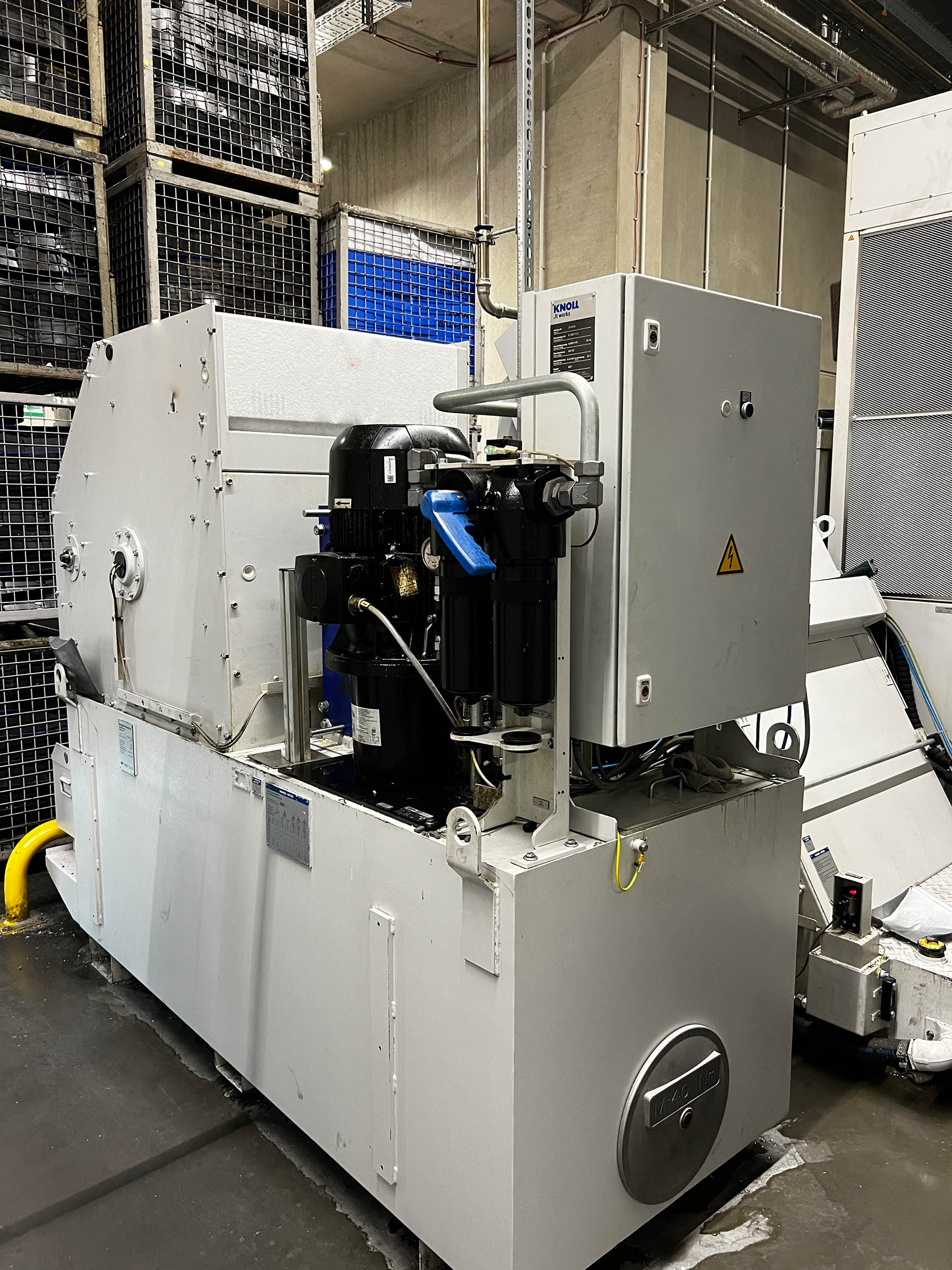

通过紧凑型带式过滤器对冷却剂进行过滤
全流量清洗 顶部紧凑型纸带过滤器 用于冷却剂乳液
- 标称流量 400 Vmln
- 标称过滤精度 25μm
- 储液罐容积 1.2 m
- 低压泵 200 Vmin（压力 3 bar）
- 高压泵，最大 75% EO 40 Vmln，压力40 bar
- 通过机器中央冷却系统对煤尘进行冷却的热交换器
气动控制，基本模块
- 用于广告支架或夹紧元件的气动控制系统
- 流量测量——集成吹扫功能
- 工作台1和工作台2各配备2个探头
- 根据选择，可在工作台1或2的装料侧同时测量2个轮廓控制参数 - 可检测间隙≥0.05 mm，具体取决于设备设计
- 通过SW-HMI实现便捷的诊断和调整
- 测定值由设备选型自动激活
刀具断裂检测，电感式
附加控制面板，19英寸
Balluff刀具编码，带芯片编码，位于刀柄内。
PROFIBUS用于自动化
| 交货时间 | 立等可取 |
| 价格 | 请咨询 |
